Сервисный разьем-плавится?

Добавить тему на форум

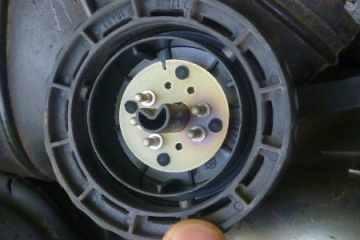

Тут на днях ковырялся под капотом и случайно, просто от нефиг делать, открыл сервисный разьем. Что я увидел видно на фото. Что за разьемы плавятся там? За что они отвечают?

Добавлено: 12.08.2015 22:07 Ответить
1

20-ти контактный круглый разъем (ads 20 pin)

1) Сигнал оборотов
2) Линия CAN High
3) Линия CAN Low
4) Screen
6) Диагностика SRS / Speed A
7) Ножка для сброса сервисных интервалов (Oil service иInspection)
11) Внешнее включение стартера
12) Сигнал работы генератора (реле зарядки аккумулятора). Линия 61
14) Питание АКБ +12В. Линия 30
15) L-линия диагностики
16) Кислородный датчик
17) K-линия диагностики
18) Motronic Programming Voltage, PGSP
19) Масса, Линия 31
20) K-линия диагностики

Добавлено: 12.08.2015 22:31
+2
Ответить
2

Спасибо за подробное описани пинов. Получается эти разьемы замкнуты и + идет на линию диагностики... Я просто далек от таких вещей. Можно разжевать?Краснею

Добавлено: 12.08.2015 22:43
0
Ответить
3

Может проблема в самой крышке, я никогда с таким не сталкивался. Смотря с чем этот разъем соединяется с обратной стороны. По логике если плавится значит замыкает или плохой контакт.

Добавлено: 12.08.2015 22:55
0
Ответить
