Замена салонного фильтра на BMW Е36 (без кондиционера)

В авто без кондиционера салонный фильтр находится под капотом (в автомобилях с кондиционером он расположен за бардачком). Приобретаем комплект из двух фильтров (правый и левый).

Замена салонного фильтра на BMW Е36 (без кондиционера)

Снимаем клеммы с АКБ, решетку воздухозаборника отопителя (на 3-х защелках).

Замена салонного фильтра на BMW Е36 (без кондиционера)
Замена салонного фильтра на BMW Е36 (без кондиционера)

Откручиваем 2 самореза крепящих проводку к кожуху воздухозаборника, так же для удобства снимаем с кожуха уплотнительную резинку.

Замена салонного фильтра на BMW Е36 (без кондиционера)

Для получения доступа к фильтрам освобождаем проводку от креплений, хомутов и т.п.

Замена салонного фильтра на BMW Е36 (без кондиционера)

После этого ключом на 7 откручиваем 3 самореза, которые крепят сам кожух к автомобилю. Один из них, если смотреть стоя перед машиной лицом, находится справа, рядом с тормозным бачком.

Замена салонного фильтра на BMW Е36 (без кондиционера)

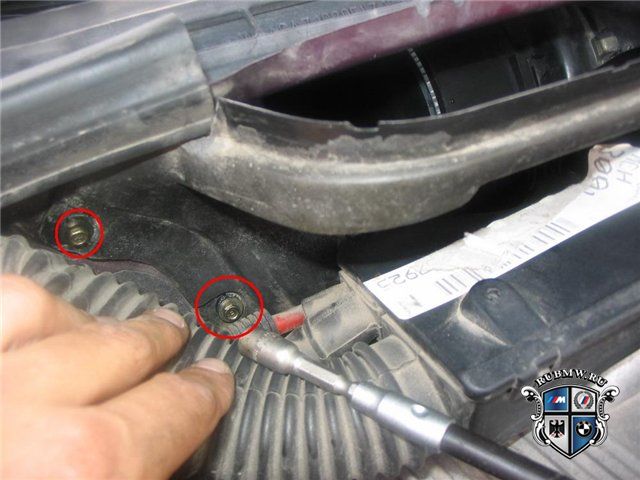

Остальные два находятся в районе АКБ.

Замена салонного фильтра на BMW Е36 (без кондиционера)

После этого вынимаем освобожденный кожух (тянем вверх с небольшим усилием). Перед нами открывается корпус моторчика отопителя, а по его бокам два салонных фильтра, вернее два пластиковых полумесяца, прикрывающих сами фильтры (R-правый, L-левый).

Замена салонного фильтра на BMW Е36 (без кондиционера)

Снимаются они без особых усилий простым нажатием на защелку.

Замена салонного фильтра на BMW Е36 (без кондиционера)

После этого стоя лицом к авто открывается следующий вид. В центре слева видим сам моторчик отопителя.

Замена салонного фильтра на BMW Е36 (без кондиционера)

Справа его вентилятор.

Замена салонного фильтра на BMW Е36 (без кондиционера)

Перед установкой новых фильтров рекомендуется пропылесосить отсек печки, и только потом вставлять фильтры. Учтите, маркировки R-правый и L-левый соответствуют если смотреть на них по ходу езды. Производим сборку только правого (!) фильтра, т. к. если собрать с полумесяцем левый — его невозможно будет установить. Полумесяц крепим к самому фильтру и протискиваем фильтр к моторчику печки. Далее самый главный момент — нужно чтобы фильтр вошел в пазы (их там два). Защелкиваем фильтр.

Замена салонного фильтра на BMW Е36 (без кондиционера)
Замена салонного фильтра на BMW Е36 (без кондиционера)

Левый фильтр, как уже говорилось, в сборе с полумесяцем не войдет, поэтому поочередно просовываем сначала сам полумесяц, а потом фильтр (можно и наоборот).

Замена салонного фильтра на BMW Е36 (без кондиционера)

И уже там производим его сборку по аналогии с правым фильтром.

Замена салонного фильтра на BMW Е36 (без кондиционера)

Остальную сборку производим в обратном порядке.
