Замена прокладки поддона двигателя M52TU (BMW E39)

Для данной операции нужно разобрать всю переднюю подвеску (снять все рычаги), снять крестовину рулевого вала, открутить рулевую рейку а так же подрамник. Обязательно нужно будет подпереть двигатель пд генератор или под шкив.

Откручиваем опоры двигателя и приподнимаем его вверх, после чего опоры вытаскиваем и производим их дефектовку.




Откручиваем рулевую крестовину (болт на 13) и выбиваем ее, отделяя от рулевой рейки. Откручиваем два болта крепящие рейку и вынимаем их. Трубки рейки не трогаем и оставяем ее в висячем положении.

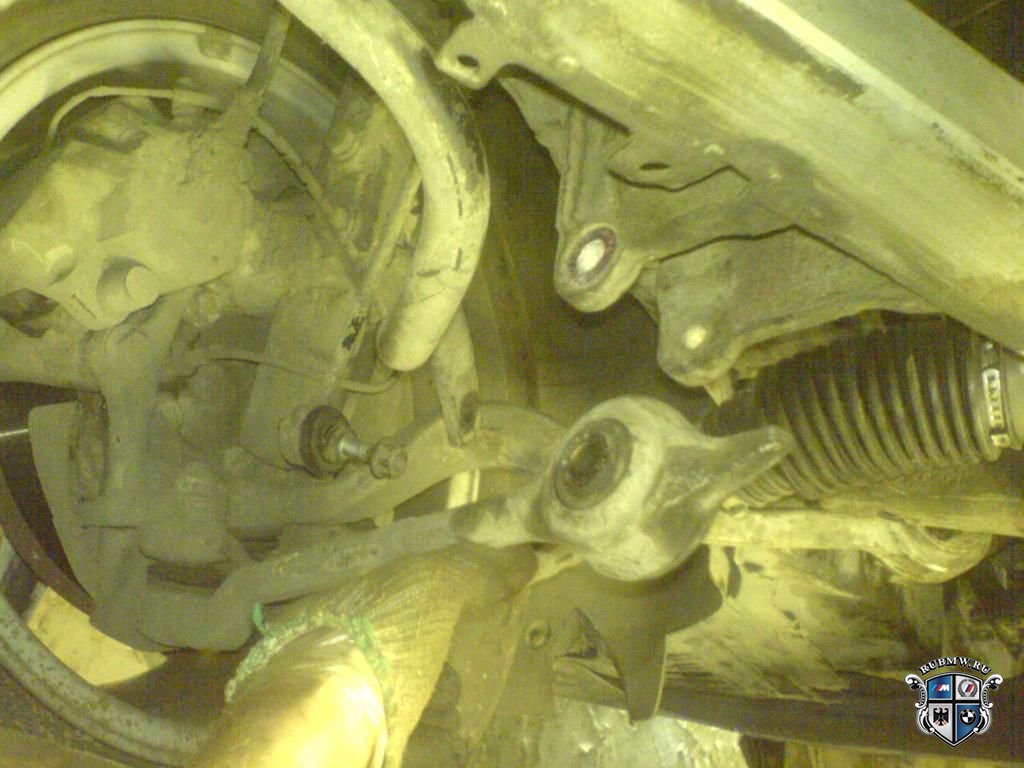

После этого от подрамника откручиваем рычаги (серповиидные и обычные). От кулака откручивать не нужно.



Гаечным ключом на 16 и головкой откручиваем нижнюю часть стойки стабилизатора.



Откручиваем крепление трубок, которое прикручено к поддону двигателя и высвобождаем трубки во избежание их повреждения при снятии поддона.



Снимаем разъем с датчика уровня масла, провода от разъема так же снимаем с креплений и уводим в сторону для того чтобы он не мешал.



После этого двигатель вывешиваем или подпираем домкратом чтобы он принял подвешенное состояние.



Далее приступаем к откручиванию подрамника, который закреплен шестью длинными болтами (из которых 2 коротких и 4 длинных). Для этого обязательно понадобится качественный вороток и труба, т. к. в начале откручивания придется приложить усилие. Полностью снимаем подрамник, предварительно убедившись в том что все болты откручены. После этого к поддону открывается доступ.




Ключом на 10 откручиваем все болты поддон.



Многогранным ключом на 8 с обратной стороны поддона откручиваем два болта.



Между коробкой и поддоном есть 2 утопленных отверстия, в которых так же расположены два многогранных болта на 8 — удлинителем и головкой на 8 выкручиваем их.



Снимаем поддон, предварительно обстучав его с разных сторон. Снятую крышку поддона моем от остатков старого масла и очищаем от кусков старой прокладки.



Старая прокладка.



Перед тем как поставить новую прокладку ее и поддон необходимо обезжирить. Так же можно нанести на поверхности высокотемпературный герметик. Сборку производим в обратной последовательности.
