Очистка фильтра электромагнитного преобразователя давления дизельного двигателя М47TU

Из-за загрязнения фильтра электромагнитного преобразователя давления (он же клапан управления вакуумного привода геометрии турбины) работа вакуумного привода происходит с запозданием, в результате чего перевод геометрии в нужное положение происходит с запозданием.

Для устранения запоздания работы вакуумного привода необходимо сделать очистку фильтра. Он находится возле бачка омывателя лобового стекла.

Очистка фильтра электромагнитного преобразователя давления дизельного двигателя М47TU

И крепится на двух гайках на 10. Крышка фильтра держится на четырех фиксаторах.

Очистка фильтра электромагнитного преобразователя давления дизельного двигателя М47TU
Очистка фильтра электромагнитного преобразователя давления дизельного двигателя М47TU

Аккуратно чистим, моем и продуваем сжатым воздухом.

Очистка фильтра электромагнитного преобразователя давления дизельного двигателя М47TU
Очистка фильтра электромагнитного преобразователя давления дизельного двигателя М47TU
Очистка фильтра электромагнитного преобразователя давления дизельного двигателя М47TU

Управление приводом АГР производится таким же клапаном. Принцип тот же, только сложнее добраться. В том случае, если очистки наружного фильтра окажется недостаточно (при открытом клапане вакуум должен стравливаться из камеры не более чем за 0,5 секунды), потребуется полная разборка фильтра.

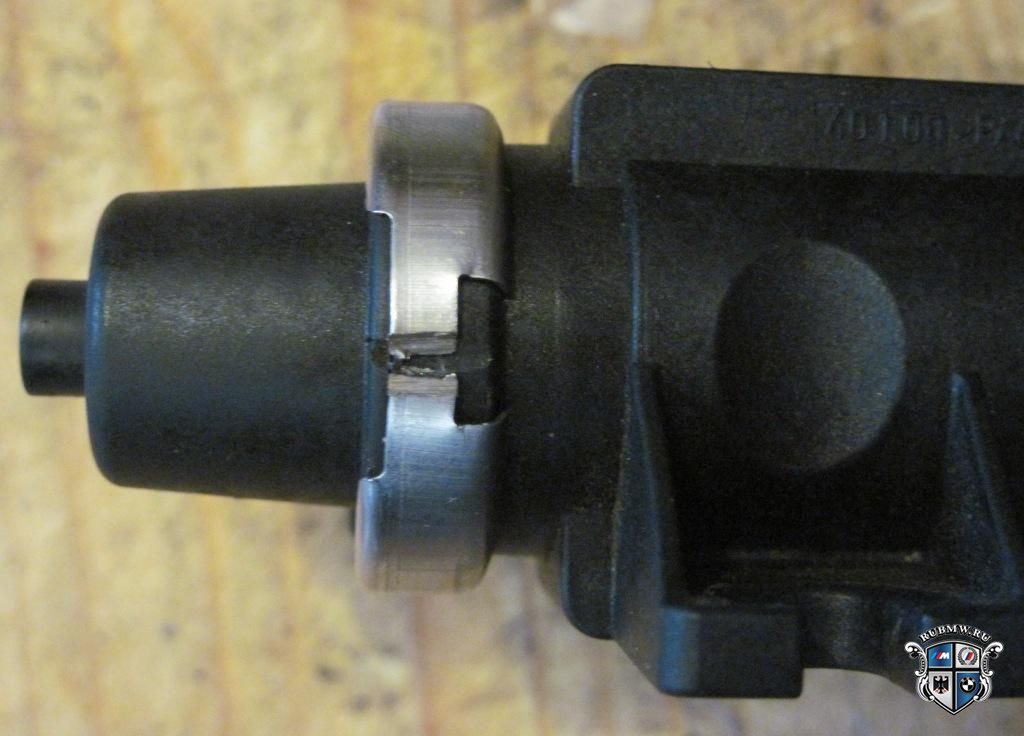

Разборка и сборка производится довольно легко (см. фото). Следует помнить, что мембрану нельзя трогать грязными руками, а так же при очистке и мойке применять растворители. Внутри есть еще один маленький воздушный фильтр, который так же сильно забивается — его так же нужно очистить.

По большому счету внутри ломаться нечему, за исключением нежной мембраны, которая боится попадания на нее масла.

Очистка фильтра электромагнитного преобразователя давления дизельного двигателя М47TU
Очистка фильтра электромагнитного преобразователя давления дизельного двигателя М47TU
Очистка фильтра электромагнитного преобразователя давления дизельного двигателя М47TU
Очистка фильтра электромагнитного преобразователя давления дизельного двигателя М47TU
Очистка фильтра электромагнитного преобразователя давления дизельного двигателя М47TU
