Демонтаж заднего бампера BMW E46 (седан и купе)

Для кузова седан

Снизу бампера звездочкой Т-50 откручиваем два длинных винта.

Демонтаж заднего бампера BMW E46 (седан и купе)

Далее головкой на 5/16 (можно другим ключом, но по размеру этот точный) снизу по бокам откручиваем два винта.

Демонтаж заднего бампера BMW E46 (седан и купе)

После этого аккуратно отжимаем бампер и оттягиваем его с обеих сторон назад, там имеются дорожки по которым он «выезжает» назад. Чтобы не сломать дорожки, лучше это делать одновременно вдвоем с помощником.

Демонтаж заднего бампера BMW E46 (седан и купе)
Демонтаж заднего бампера BMW E46 (седан и купе)
Демонтаж заднего бампера BMW E46 (седан и купе)

Для кузова купе

Для демонтажа бампера на купе понадобится торкс 25 и отвертка.

Демонтаж заднего бампера BMW E46 (седан и купе)

Сначала на бампере снимаем панельку (номер В1), после чего откроется доступ к винтам (номера В4 и В3), откручиваем их звездочкой Т-50.

Демонтаж заднего бампера BMW E46 (седан и купе)

После этого в нижней части бампера (номер В2), а так же на брызговиках отсоединяем клипсы.

Демонтаж заднего бампера BMW E46 (седан и купе)
Демонтаж заднего бампера BMW E46 (седан и купе)
Демонтаж заднего бампера BMW E46 (седан и купе)

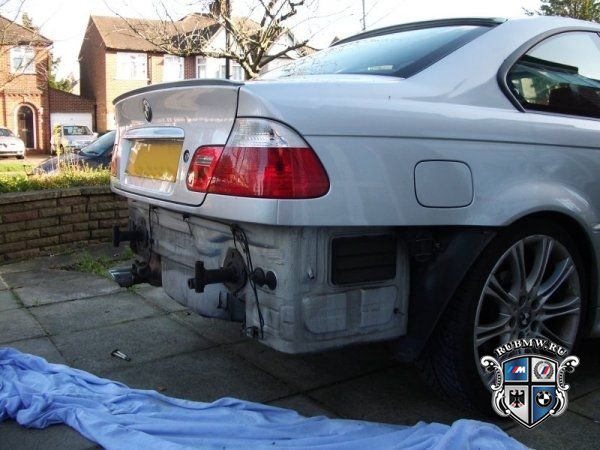

Остается аккуратно расщелкнуть крепления и снять бампер.

Демонтаж заднего бампера BMW E46 (седан и купе)
Демонтаж заднего бампера BMW E46 (седан и купе)
Демонтаж заднего бампера BMW E46 (седан и купе)

Добавлено: 04.11.2013 12:08
