Многодисковое сцепление

Сцепление, состоящее из более чем трех дисков, принято называть многодисковым. Вместе с увеличением числа дисков возрастает и площадь соприкосновения вместе с соответствующей ей силой трения, что дает возможность передавать более высокий крутящий момент. Благодаря данным свойствам многодискового сцепления, оно нашло применение на мощных спортивных и тюнингованных автомобилях, а так же грузовых и строительных машинах. Подобную систему использует компания мерседес в своих моделях. На мерседес запчасти купить можно и через интернет магазин. В ассортименте имеется и многодисковое сцепление.

Другим положительным моментом применения пакета дисков является возможность в значительной степени уменьшить габаритные размеры самого сцепления. Именно поэтому в конструкции двухколесных транспортных средств (мотоциклов, скутеров) применяется многодисковое сцепление.

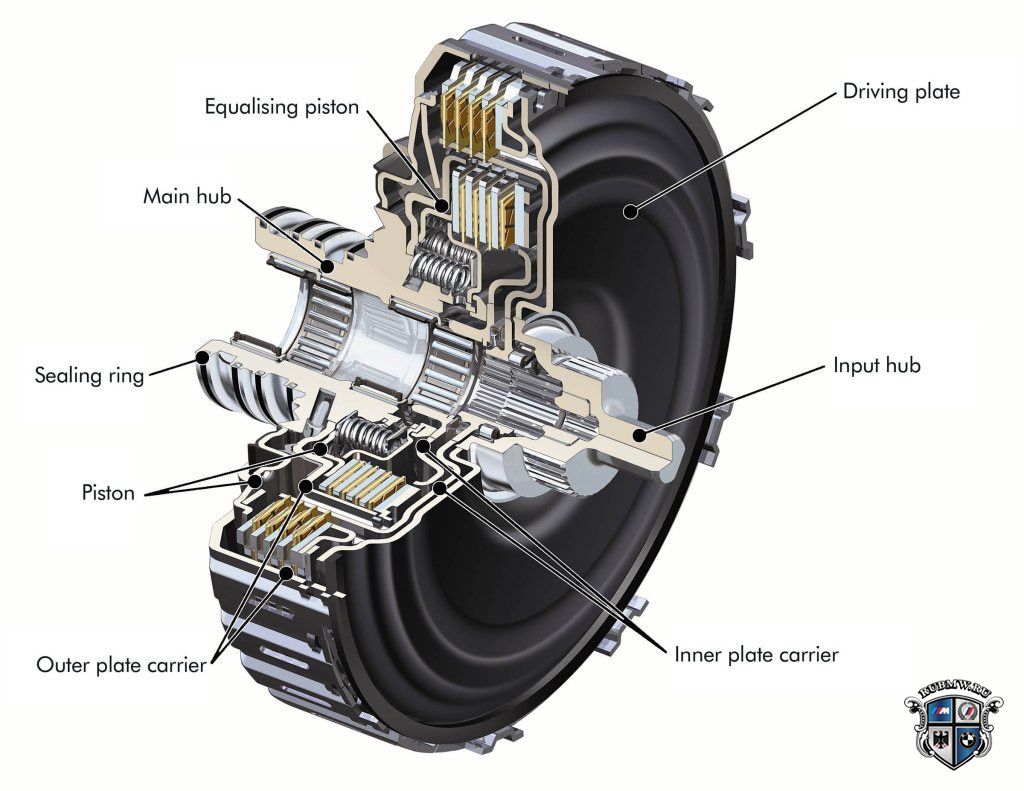

В основе конструкции многодискового сцепления лежит пакет, состоящий из чередующихся между собой фрикционных и стальных дисков, количество которых зависит от величины крутящего момента, передаваемого на ведущие колеса. Как правило фрикционные диски представляют из себя стальные диски с фрикционным покрытием, однако в качестве материала для дисков может использоваться и высокопрочная пластмасса. В конструкции каждого фрикционного диска есть внутренний зубатый венец, при помощи которого он крепится к ступице первичного вала КПП. На самом первичном валу имеются шлицы, по которым диски перемещаются. В стальных же дисках наоборот есть внешние зубчатые венцы. С их помощью происходит фиксация дисков в корзине сцепления, в которой так же имеются шлицы для перемещения дисков и которая жестко соединена с маховиком.

Многодисковое сцепление находится в постоянно замкнутом состоянии, при котором положение дисков поддерживается пружиной. Размыкание сцепления происходит за счет перемещения ступицы, которое преодолевает усилие пружины.

Многодисковое сцепление бывает сухого и мокрого типа. Мокрое сцепление работает в так называемой «масляной ванне», которая обеспечивает плавное соединение/разъединение дисков, охлаждение, смазку сопряженных деталей, а так же облегченное шлицевое перемещение дисков. При всех своих достоинствах, многодисковое сцепление мокрого типа имеет низкий коэффициент трения. Данный недостаток компенсируется путем увеличения давления на диски, а так же применение новых фрикционных материалов.

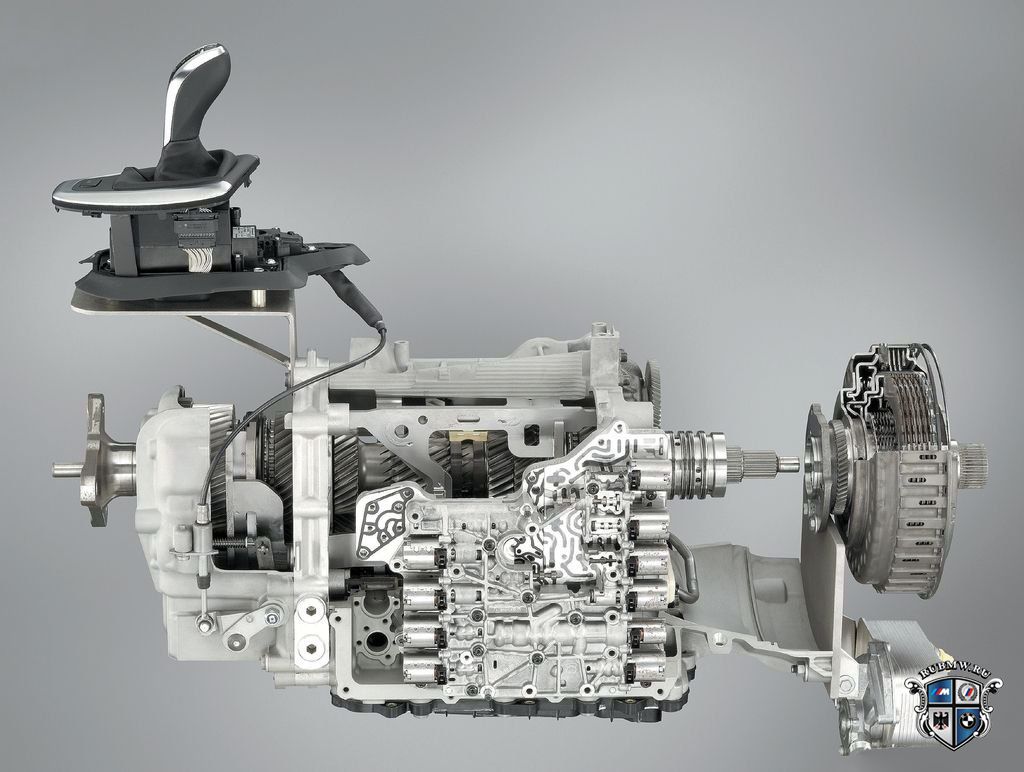

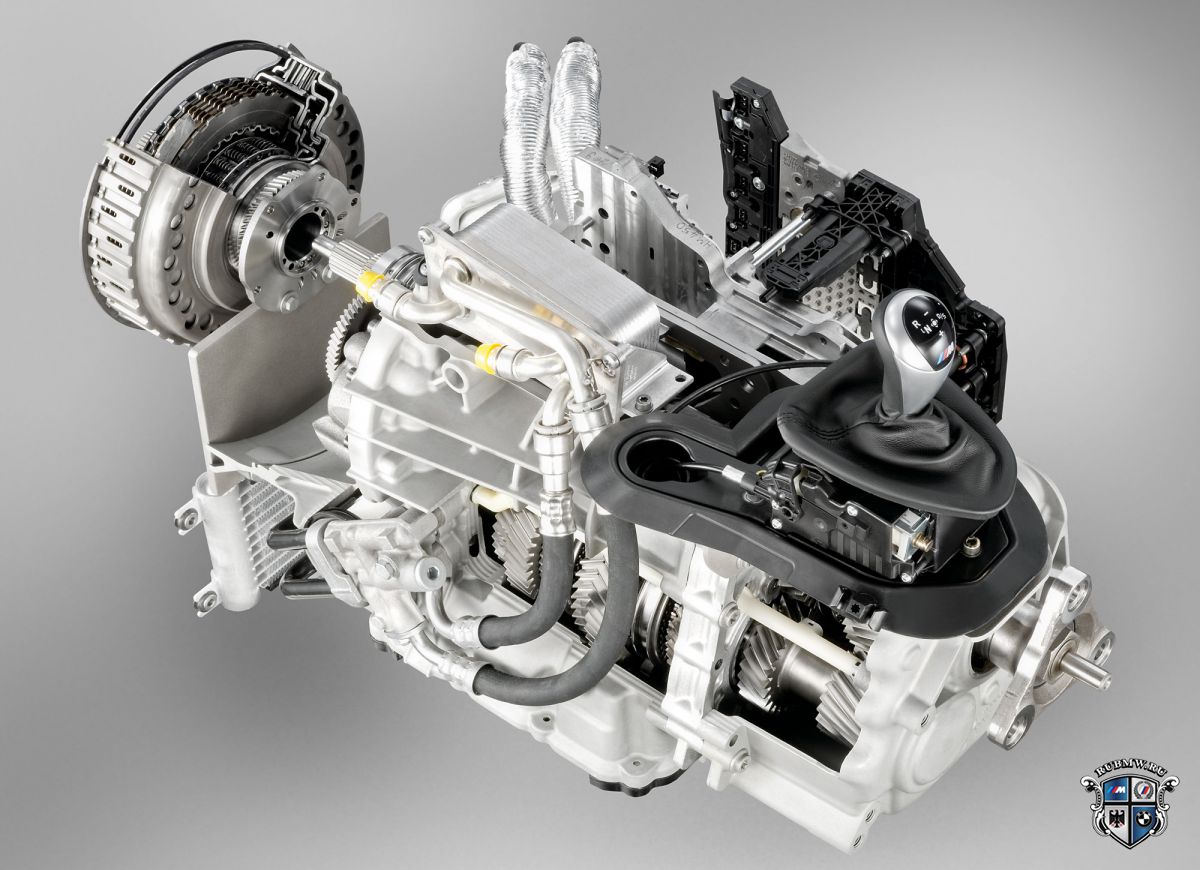

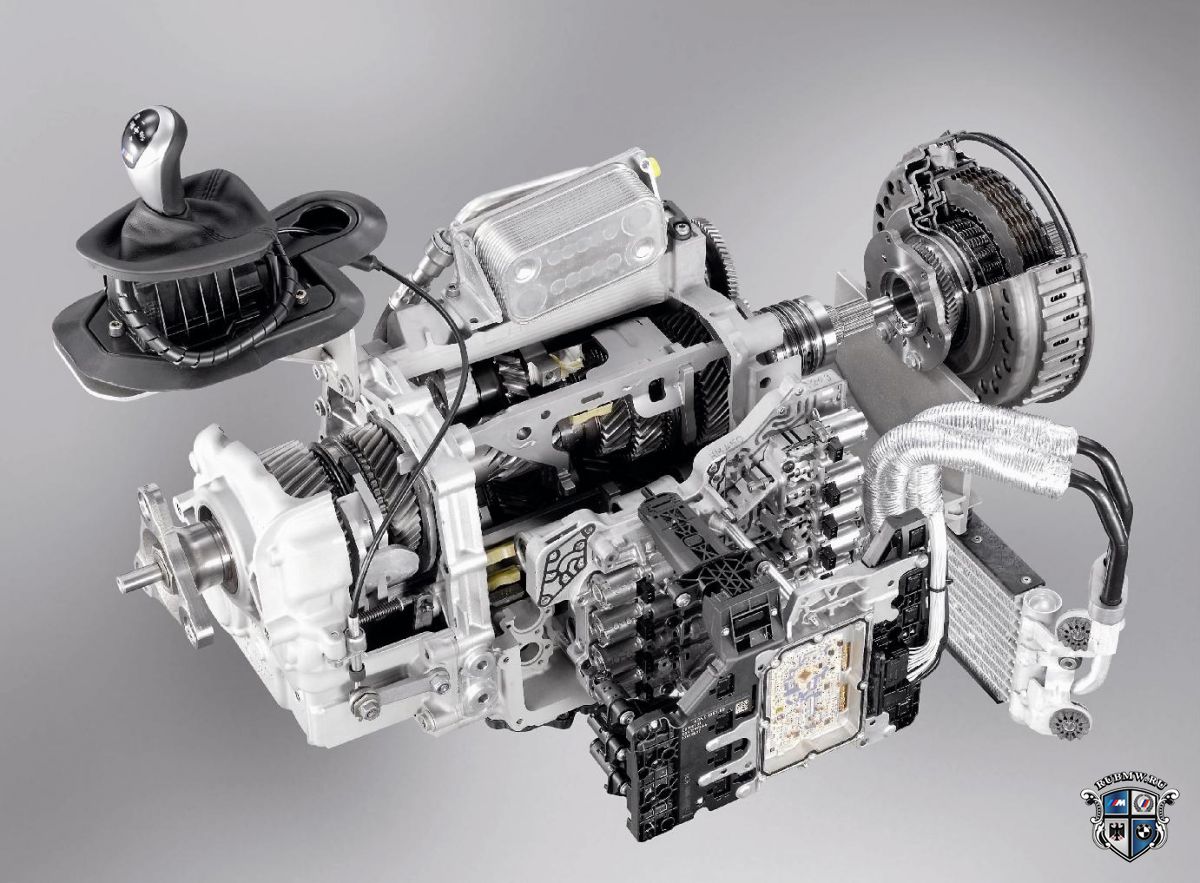

Вообще под термином «сцепление» традиционно принято понимать узел, соединяющий силовой агрегат с коробкой передач. Вместе с тем многодисковое сцепление нашло широкое применение и в других автомобильных агрегатах, среди которых автоматические и роботизированные коробки передач, дифференциалы и системы полного привода. В автоматической коробке передач многодисковые муфты подводят крутящий момент к отдельным планетарным рядам. Многодисковая муфта применяется в автоматических коробках передач с двойным сцеплением, к примеру в шестидиапазонном автомате DSG. Кроме того пакет фрикционных дисков используется в межколесном и межосевом дифференциалах для их частичной или полной блокировки.

Наиболее широкое применение многодисковая фрикционная муфта нашла в различных системах полного привода.

Добавлено: 06.08.2014 22:49
