Замена приводного ремня, шкива генератора и роликов на двигателе N42

Для замены необходимы следующие запчасти:

- Обводной ролик (номер 532047510)

Замена приводного ремня, шкива генератора и роликов на двигателе N42

Теоретически натяжной ролик не меняется отдельно, а меняется натяжитель полностью (номер 1287524). Однако в двигателе N42 вместо натяжного ролика (который входит в состав натяжителя 11287524267) подойдет обводной ролик от мотора М43 (номер 11281435594) — он же «Ina» (номер 532022410), устанавливается в оригинае.

Замена приводного ремня, шкива генератора и роликов на двигателе N42

- Шкив генератора «Ina» (номер 535012710), устанавливается в оригинале.

Замена приводного ремня, шкива генератора и роликов на двигателе N42

- Ремень приводной «Contitech».

Замена приводного ремня, шкива генератора и роликов на двигателе N42

- Приспособление для установки/снятия генератора «Valео», в нашем случае производителя «Fоrсе».

Замена приводного ремня, шкива генератора и роликов на двигателе N42

Начинаем замену с самого простого — снятия приводного ремня и обводного ролика. Здесь все просто, откручиваем головкой на 16 против часовой стрелки (резьба правая).

Снимаем ролик.

Замена приводного ремня, шкива генератора и роликов на двигателе N42

Вкручиваем на его место новый («Inа» 532047510).
Производим установку нового обводного ролика.

Замена приводного ремня, шкива генератора и роликов на двигателе N42

Приступаем к снятию следующего натяжного ролика. С помощью той же головки на 16 откручиваем против часовой стрелки (резьба правая).

Старый ролик.

Замена приводного ремня, шкива генератора и роликов на двигателе N42

Откручиваем старый натяжной ролик, болт вместе с внешней защитной шайбой от него оставляем, они установятся обратно вместе с новым роликом, так как в ролике от двигателя М43 болт не подходит.

Берем обводной ролик «Ina» (532022410) от двигателя М43 и демонтируем с него болт с алюминиевой втулкой, так как они не взаимозаменяемы.

Замена приводного ремня, шкива генератора и роликов на двигателе N42

По итогу получится ролик, аналогичный установленному в натяжном на двигателе N42.

Замена приводного ремня, шкива генератора и роликов на двигателе N42

Болт с шайбой переставляем в новый ролик и устанавливаем его на место.

Замена приводного ремня, шкива генератора и роликов на двигателе N42

Далее переходим к замене шкива генератора.

Для того чтобы его демонтировать и установить, необходимо приспособление, о котором написано выше.

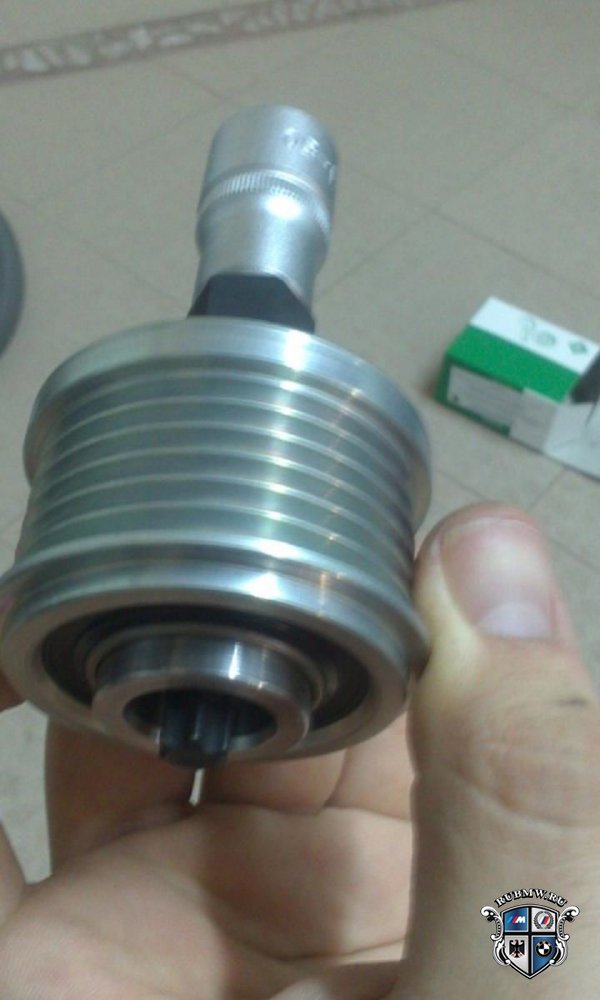

Его вид на новом шкиве.

Замена приводного ремня, шкива генератора и роликов на двигателе N42
Замена приводного ремня, шкива генератора и роликов на двигателе N42

Как пользоваться данным приспособлением сразу становится понятно посмотрев на старый шкив.

Замена приводного ремня, шкива генератора и роликов на двигателе N42

Вставляем приспособление, и откручиваем ключом сам шкив против часовой стрелки (резьба правая).

Замена приводного ремня, шкива генератора и роликов на двигателе N42
Приспособление и шкивы. Справа новый шкив, слева старый. На обоих маркировка «Ina».

Замена приводного ремня, шкива генератора и роликов на двигателе N42

Шток генератора на который устанавливается шкив.

Замена приводного ремня, шкива генератора и роликов на двигателе N42

Установку шкива производим в обратном его снятию порядке.

Замена приводного ремня, шкива генератора и роликов на двигателе N42
В завершение производим установку нового ремня «Contitech».

Замена приводного ремня, шкива генератора и роликов на двигателе N42
Замена приводного ремня, шкива генератора и роликов на двигателе N42

Весь процесс занимает не более одного часа времени.
