Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)

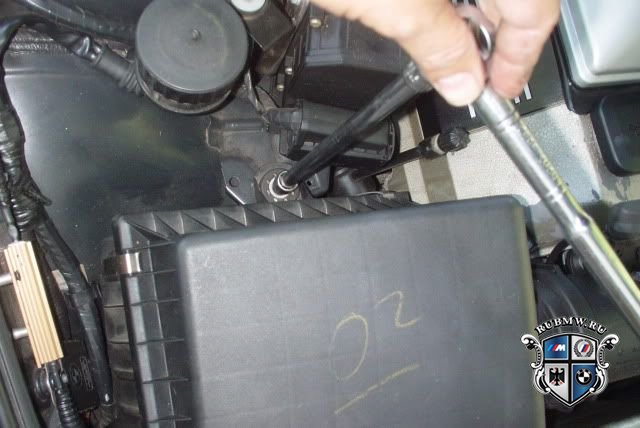

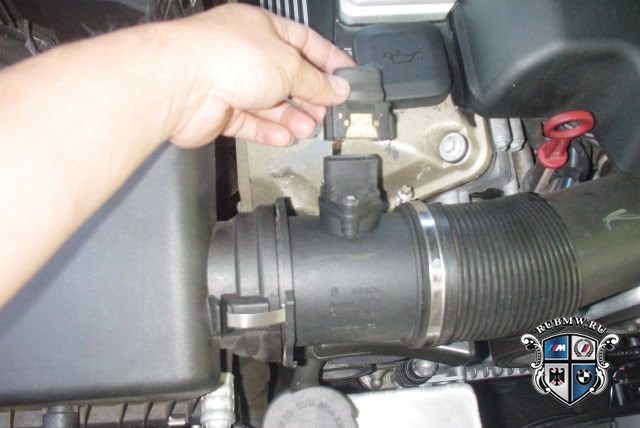

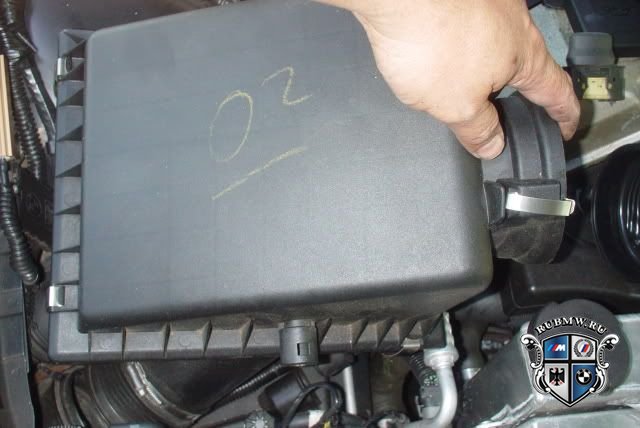

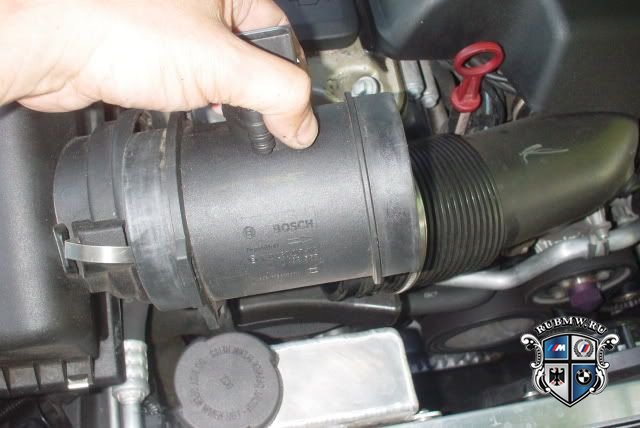

Снимаем корпус воздушного фильтра. Она удерживается двумя зажимными кольцами на шланге и одним болтом.

Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)


Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)


Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)


Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)

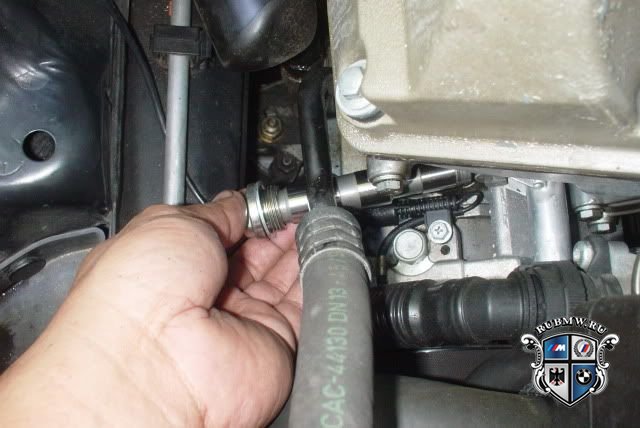

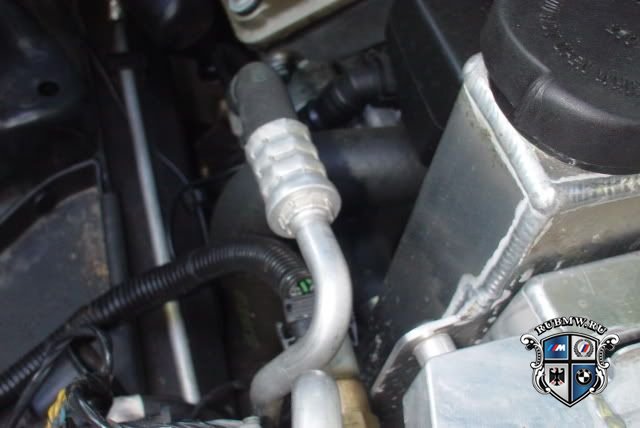

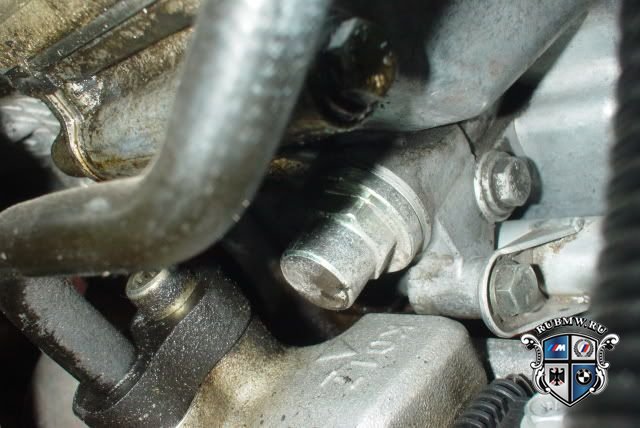

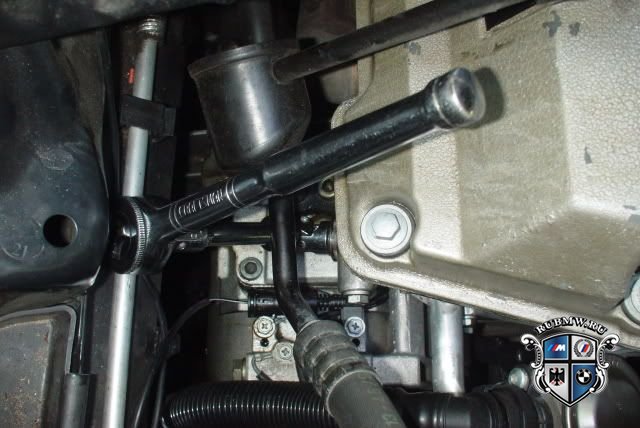

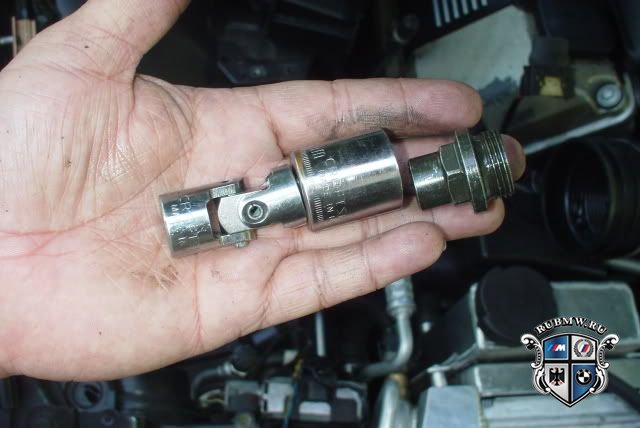

Головкой на 19 выкручиваем и снимаем натяжитель расположенный под клапанной крышкой, с левой стороны двигателя. Его не видно, нужно найти его наощупь. Натянут он туго. Осложняет доступ и идущая к нему линия кондиционера. После того как натяжитель нащупан и выкручен, после его выхода вытечет небольшое количество масла, поэтому во избежание попадания масла заранее нужно подстелить что-нибудь на кондиционер и на двигатель.

Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)


Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)


Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)


Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)

После того как натяжитель снят снимаем старую прокладку.

Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)

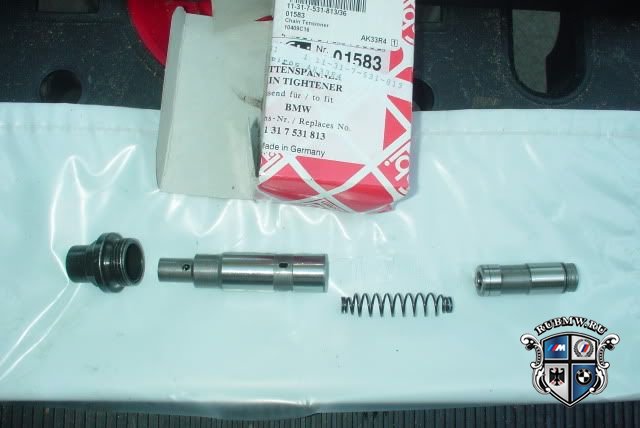

Собираем натяжитель:

Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)

Делаем сборку и установку натяжителя на место (не забыв одеть идущую отдельно прокладку, без которой он прослужит не долго). При установке натяжитель вталкиваем и одновременно затягивем.

Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)

Производим сборку корпуса фильтра и т. д. в обратном порядке.

Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)


Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)


Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)


Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)


Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)


Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)

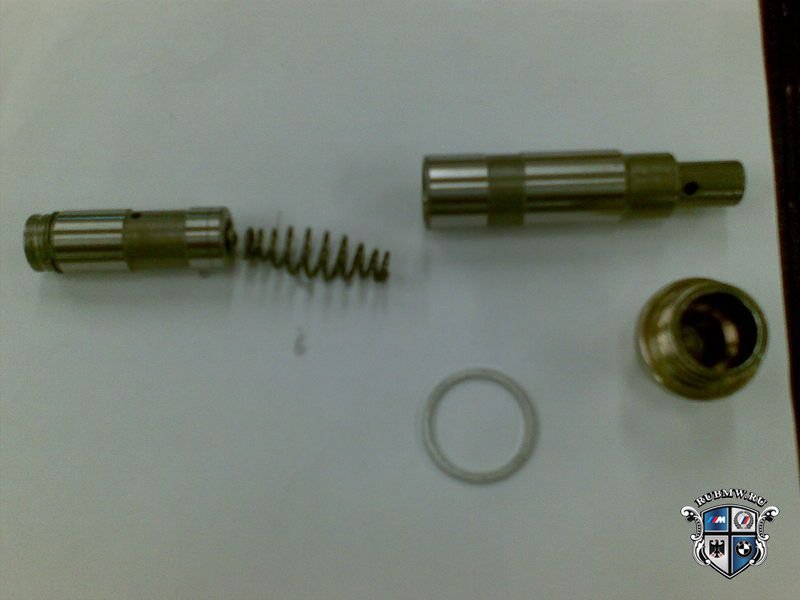

Старый натяжитель (пружина растянулась)

Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)

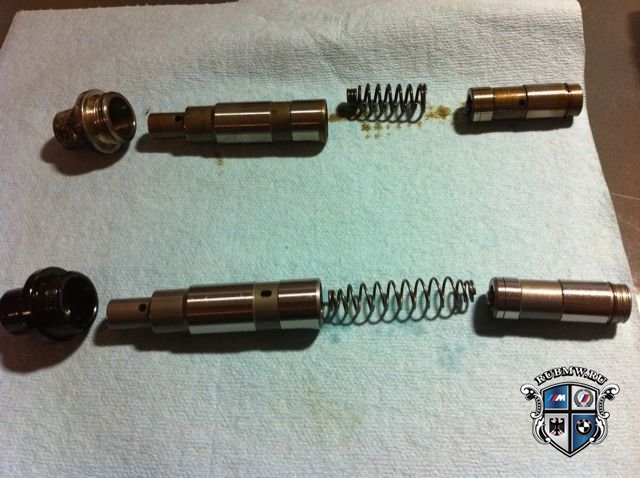

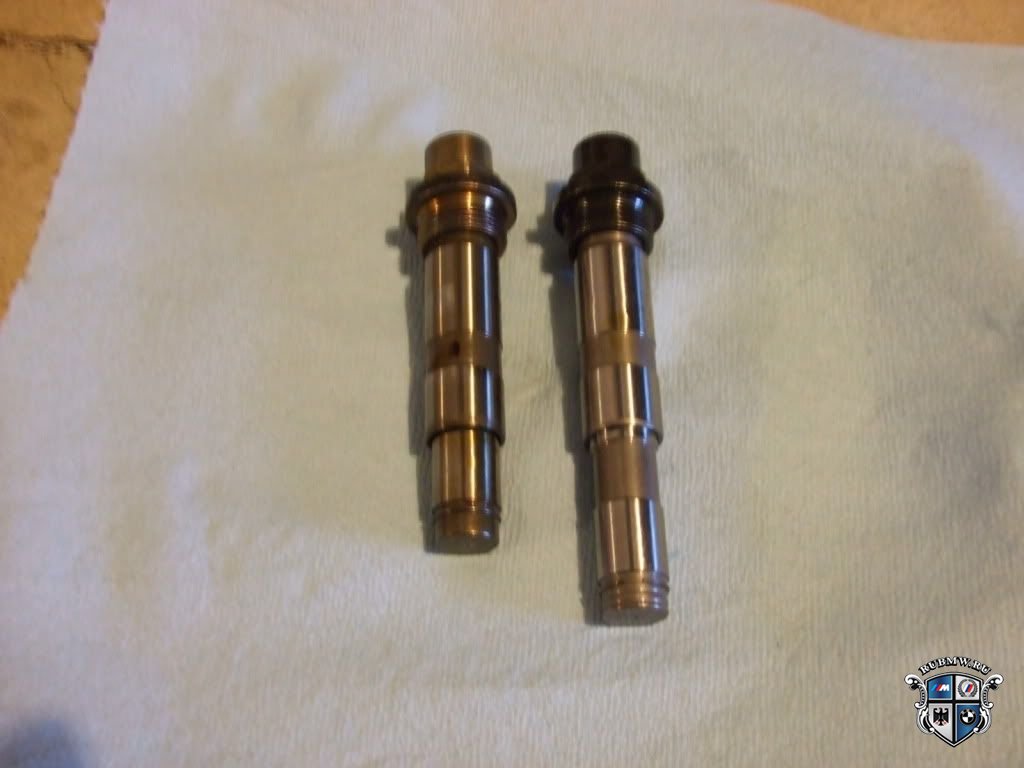

Для сравнения старый и новый натяжители:

Замена натяжителя нижней цепи на BMW 540i (E39 M62TU)

Добавлено: 17.03.2014 00:48
