Ремонт коробки ZF6HP26 (BMW X5 E53)

Появились такие симптомы: когда в положении D удерживаешь автомобиль на тормозе, его сильно тянуло вперед, такая же картина наблюдалась и в положении R. Кроме того наблюдались толчки при переключениях и остановках, а так же работа коробки с рывками при спокойном разгоне. Замена ATF и фильтра не помогла и было принято решение попытаться сделать коробку самостоятельно.

Для ремонта было приобретено:

1. Комплект сальников и прокладок
2. Фрикционы для пакета Е — 6 штук
3. Фрикционы для пакета С — 5 штук
4. Соленоиды мехатроника (комплект) - 7 штук
5. Прокладка мехатроника
6. ATFи фильтр


Снятая коробка

Ремонт коробки ZF6HP26 (BMW X5 E53)

Белую защелку поднимаем вверх и вынимаем вверх втулку разъема

Ремонт коробки ZF6HP26 (BMW X5 E53)

Выкручиваем болты крепления мехатроника

Ремонт коробки ZF6HP26 (BMW X5 E53)

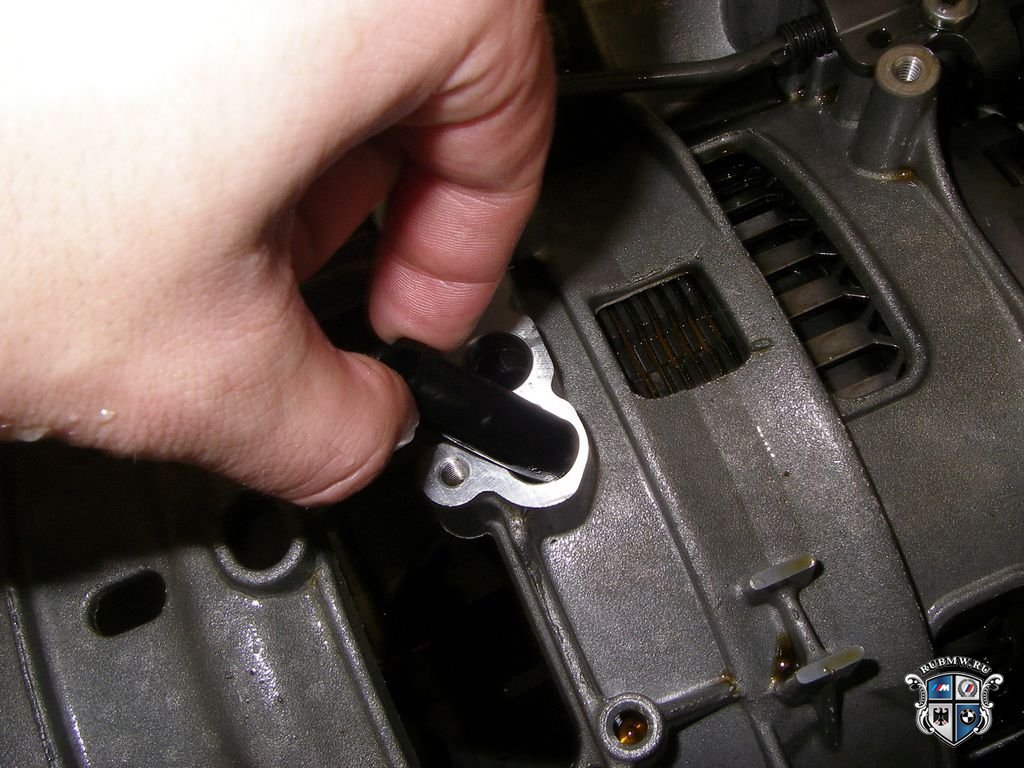

Снимаем «очки»

Ремонт коробки ZF6HP26 (BMW X5 E53)

Выкручиваем болты крышки крепления масляного насоса. Резиновым молотком аккуратно обстукиваем выступающие грани, после чего начнет шевелиться крышка и ее можно руками потянуть вперед. В нашем случае она вышла довольно легко

Ремонт коробки ZF6HP26 (BMW X5 E53)


Масляный насос

Ремонт коробки ZF6HP26 (BMW X5 E53)

После этого вытаскиваем пакет сцепления А-Е

Ремонт коробки ZF6HP26 (BMW X5 E53)

Затем пакет B

Ремонт коробки ZF6HP26 (BMW X5 E53)


Далее снимаем стопорное кольцо пакета сцепления C-D

Ремонт коробки ZF6HP26 (BMW X5 E53)
Ремонт коробки ZF6HP26 (BMW X5 E53)

Вытаскиваем четыре резиновых уплотнителя (разной длины)

Ремонт коробки ZF6HP26 (BMW X5 E53)

И вытаскиваем пакет сцепления C-D (на фото уже со снятыми внутри фрикционами внутри)

Ремонт коробки ZF6HP26 (BMW X5 E53)

После этого планетарный ряд

Ремонт коробки ZF6HP26 (BMW X5 E53)

А так же выходной вал и паркинг

Ремонт коробки ZF6HP26 (BMW X5 E53)

На этом разборка закончена. Теперь нужно заменить уплотнительные кольца на упорных дисках в пакетах. Начинаем с пакета Е. Стопорное кольцо освобождаем под прессом, снимаем сам стопор, меняем уплотнительное кольцо. Производим сборку в обратном порядке

Ремонт коробки ZF6HP26 (BMW X5 E53)

То же самое проделываем и с пакетом С-D

Ремонт коробки ZF6HP26 (BMW X5 E53)
Ремонт коробки ZF6HP26 (BMW X5 E53)

Упорный диск (пакет С). Уплотнительное кольцо под замену

Ремонт коробки ZF6HP26 (BMW X5 E53)


Так же выпрессовываем и пакет D. Тут кроме стопорного кольца еще два сухаря

Ремонт коробки ZF6HP26 (BMW X5 E53)

Пакет D в разобранном состоянии. Меняем резиновый уплотнитель. При сборке пакетов помимо мойки, чтобы все легко заходило, стенки и кольца пакетов можно смазать трансмиссионным маслом

Ремонт коробки ZF6HP26 (BMW X5 E53)

Пакет В

Ремонт коробки ZF6HP26 (BMW X5 E53)

Так же меняем уплотнительные кольца на валах, на масляном насосе — все как на рисунках оригинального ремкомплекта ZF

Ремонт коробки ZF6HP26 (BMW X5 E53)

Далее производим сборку коробки в обратном порядке ( Выходной вал- планетарка- пакет сцепления C-D- стопорное кольцо- пакет В- подшипник- пакет А-E-масляный насос)

Далее очередь мехатроника. Механическую часть отделяем от электрической и «раскалываем» его на две части. Чтобы не вывалились пружинки и фильтры, часть с соленоидами должна быть вверху, а металлическая прокладка остаться в нижней части. После аккуратного отделения прокладки открывается вид на такой «муравейник»

Ремонт коробки ZF6HP26 (BMW X5 E53)

Чтобы при сборке ничего не перепутать, часть с шариками была сфотографирована и распечатана. Вынимались все шарики, а пружинки клались на фотографию в те места, откуда брались

Ремонт коробки ZF6HP26 (BMW X5 E53)

Все промываем, просушиваем, продуваем сжатым воздухом, кстанавливаем новую прокладку и производим сборку мехатроника

Ремонт коробки ZF6HP26 (BMW X5 E53)
Ремонт коробки ZF6HP26 (BMW X5 E53)

Новык соленоиды устанавливаем в мехатроник и прикручиваем его. На место вставляем втулку разъема и защелкиваем белую планку. На место ставим гидротрансформатор и устанавливаем коробку на автомобиль и делаем сброс адаптации

Результатом ремонта стала отличная тяга с холостых оборотов и очень плавные переключения передач.

Добавлено: 16.02.2014 23:13
