Ремонт кулисы КПП BMW Е34

Все делается с подъемника или ямы, ничего не снимая. Все детали без труда нащупываются согласно схемы ЕТК.

Ремонт кулисы КПП BMW Е34

Сначала снимаем наболдажник ручки КПП из салона (№10) и чехол (№9), резиновый пыльник (№8) и площадку КПП.

После этого прокручиваем на 90 градусов внутри кулисы деталь №7, таким образом, чтобы небольшие усики оказались напротив пазов на кулисе. Если вытащить не получается — ломаем.

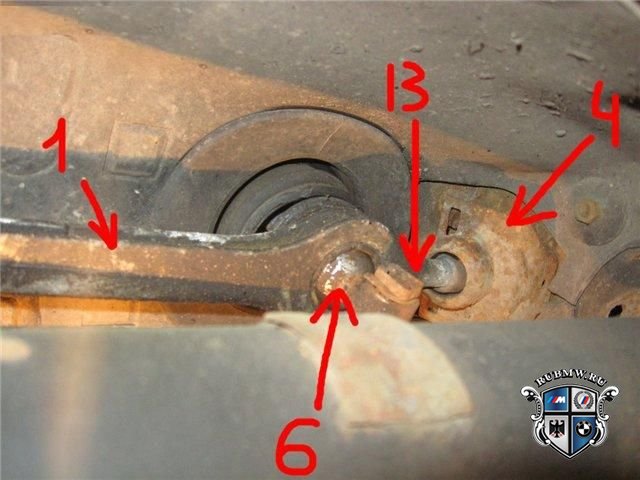

Лезем под автомобиль. Снимаем деталь под №6, для чего нужно отщелкнуть стопор (№13) и вытащить в сторону рычаг (№11).

Ремонт кулисы КПП BMW Е34

Откладываем в сторону снятые пластиковые шайбочки. После снятия детали №6 осматриваем ее и видим овальную выработку втулки из-за которой и возникает увеличение хода при включении передач. Берем ремкомплект втулок или вытачиваем сами, выбиваем старую втулку и на ее место вставляем новую.

Далее снимаем делать под №11. Т.к. Одна сторона уже снята, остается освободить рычаг со стороны КПП. Снимаем стопор (№17) и выдергиваем рычаг (№11), не забываем собрать шайбы.

Ремонт кулисы КПП BMW Е34

После этого переходим к снятию детали №14. Несмотря на первый взгляд ее сложность, разобравшись в ее устройстве, она снимается за 5 минут.

Ремонт кулисы КПП BMW Е34

Желательно хорошо очистить от загрязнений соединение под №14, чтобы на ощупь было понятнее. Небольшой отверткой поддеваем и сталкиваем в сторону КПП деталь №19. После этого при помощи тонкой проволоки проталкиваем снизу вверх проталкиваем штифт (№19), следует помнить что отверстие в нем расположено строго вертикально. После этого деталь под №4 свободно выйдет. Втулится данная деталь по тому же принципу что и деталь под №6. В конце снимаем деталь под №1. Рукой нащупываем скобу №3 и отщелкиваем ее вниз.

Ремонт кулисы КПП BMW Е34

После этого свободно вынимаем в сторону скобу со штифтом. Рычаг под №1 удерживает только деталь №4, при этом свободно вытаскивается из нее в сторону КПП (чтобы не порвать резину вынимать нужно осторожно, можно залить WD-40).

После очистки всех деталей приступаем к ликвидации люфтов в соединениях:
После втуливания деталей №6,14 весь люфт кулисы убирается на 80-90 %. Проверяем на выработку металла на шкивах у детали №11 — если выработка большая, то втулки могут не помочь и потребуется замена всей детали.
Заменяем втулку под №7, слегка смазав — убирает люфт детали под №6 (в самой кулисе и на нейтрали).

Втулим детали №6 и №14, заменяем детали № 17,18,19,20, 12,13,7,2 и получаем идеальное переключение. Если все сделано правильно, то переключение можно осуществлять одним пальцем. По времени вся процедура заняла около часа, причем снятая кулиса неспеша устанавливается на место буквально за 20 минут.

Добавлено: 17.11.2013 23:15
