Ремонт климат контроля BMW X5 E53 американец

Добавить тему на форум

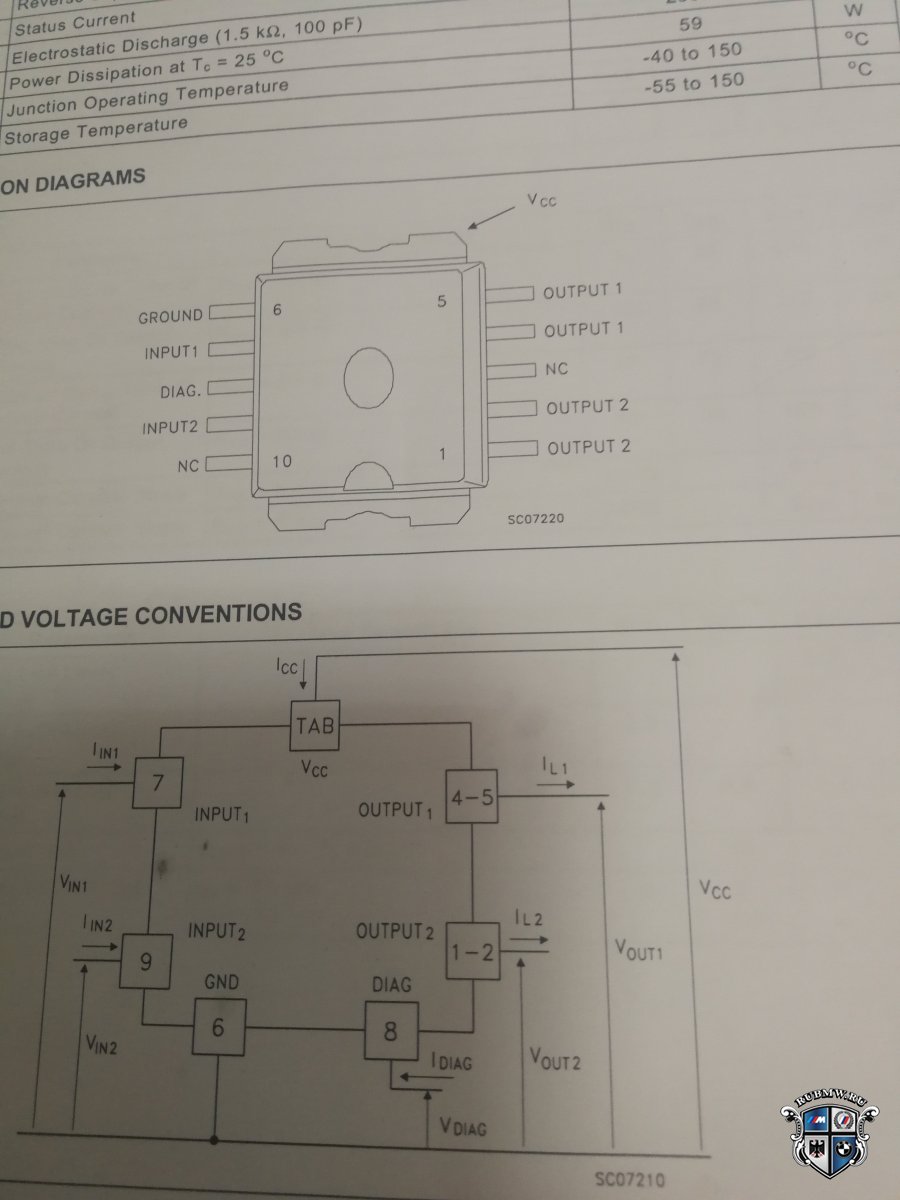

Проблема такая. Клима не управляла клапанами печки.Постоянный горячий воздух. разобрал климу и определил выход из строя микросхемы(реле). В продаже таких нет, только на алли экспрессе. Климы даже БУ нет именно такой ( черный разъем 18 ножек)

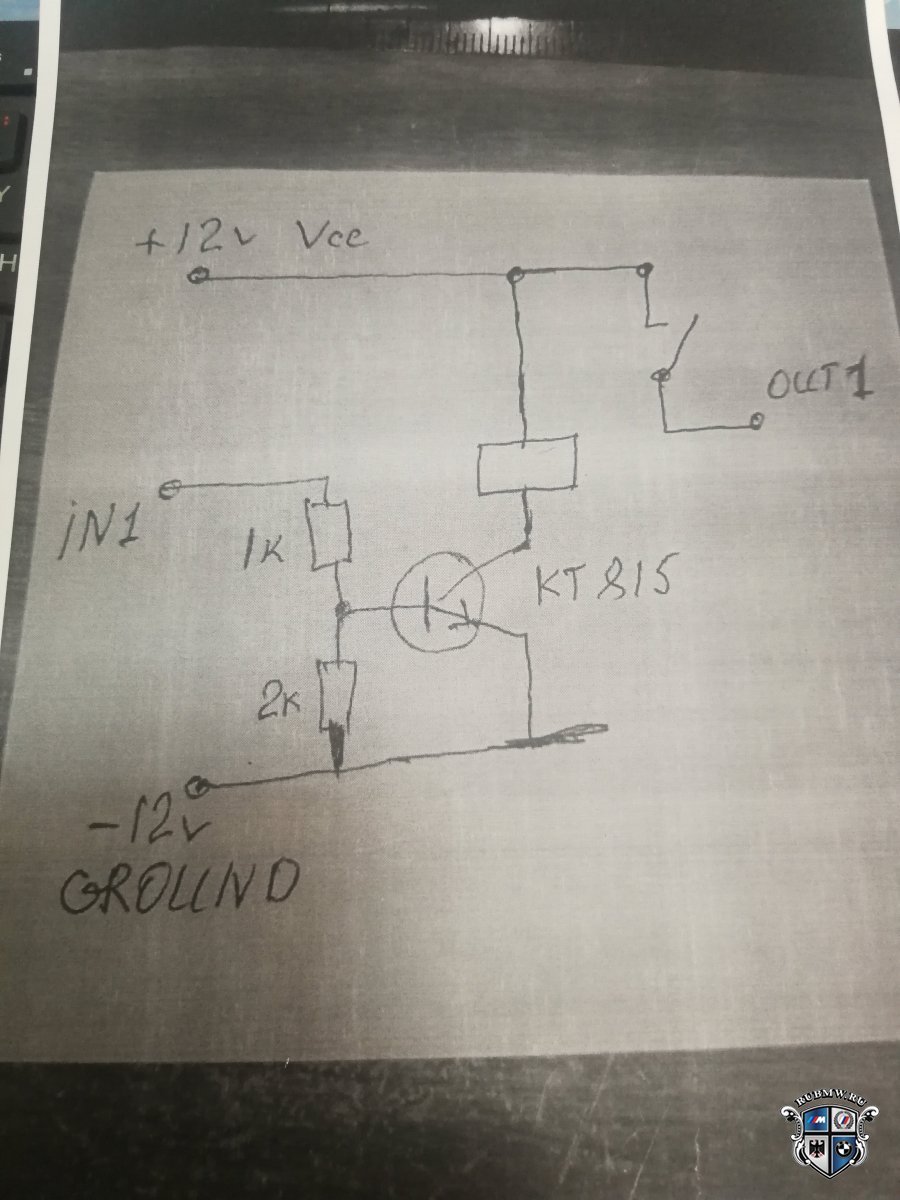

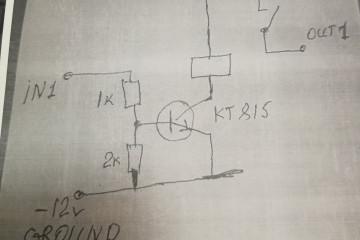

Принято решение захимичить на двух реле, так как две зоны. Во вложении лежит схема которую нужно внедрить в место микросхемы единственное нужно поставить резистор 10ком одной стороной на Vcc, другой на DIAG.

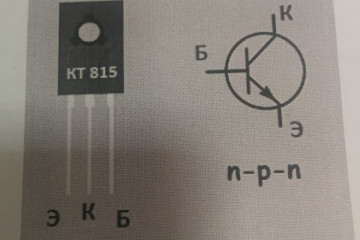

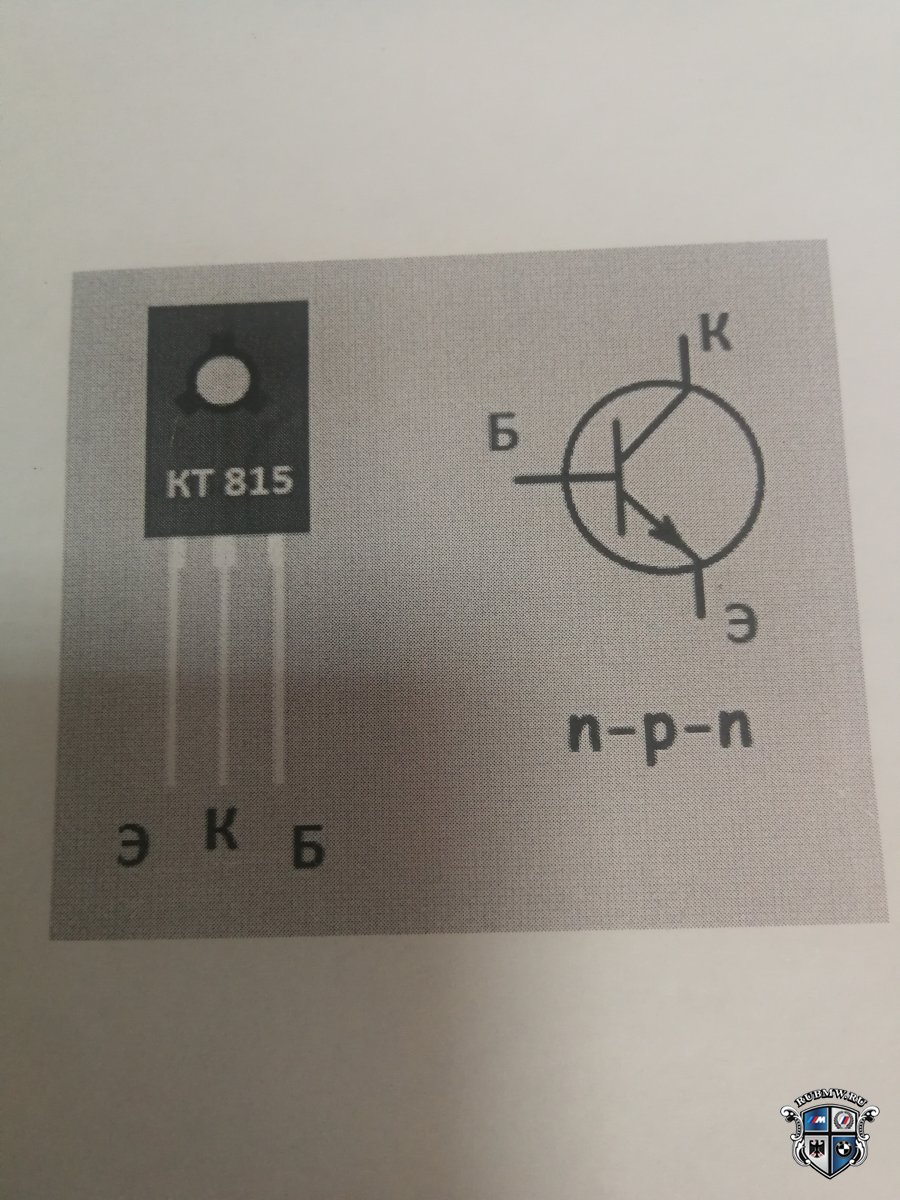

Схемка для одной зоны,т.е нужно две схемы собрать. Реле должно быть, на управлении 12 воль, а мощность контактов 10-16 Ампер

Если что то не понятно пишите dangers.77@mail.ru

Да еще есть ньюанс схему нужно впаивать не на места где была микросхема (на микросхему все сигналы идут через резисторы,даже минус) соответственно нужно впаиваться до резисторов что бы сигнал не гасился.

Я все собрал, термоусадкой обжал. Все работает на ура. Цена вопроса 2$

Добавлено: 28.08.2019 05:13 Ответить
1

Здравствуйте. Можно поподробнее какая микросхема вышла из строя? Аналогичная проблема.

Добавлено: 02.12.2020 14:59
