Установка подогрева сидений на BMW E46

Вместо отдельных был установлен блок кнопок подогрева.

Для этого было приобретено:

Консоль от блока кнопок.

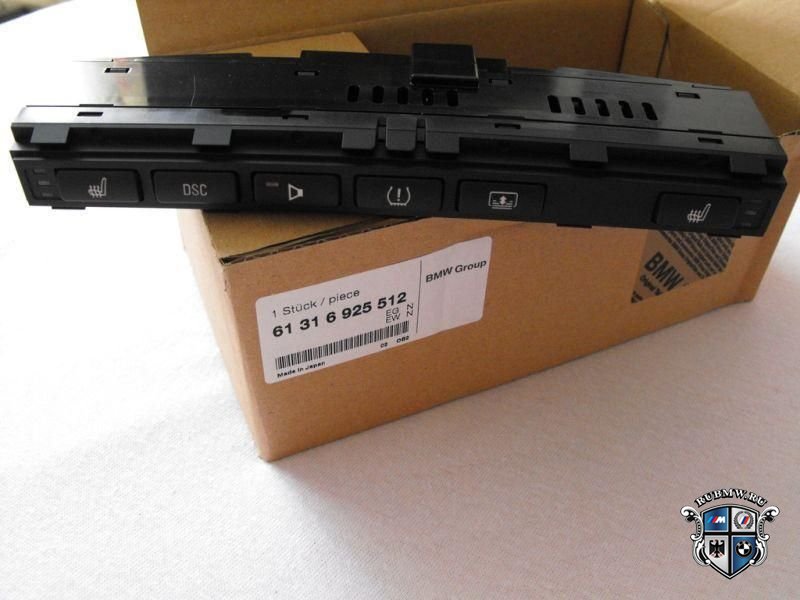

Сам блок.

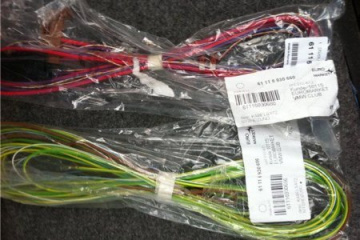

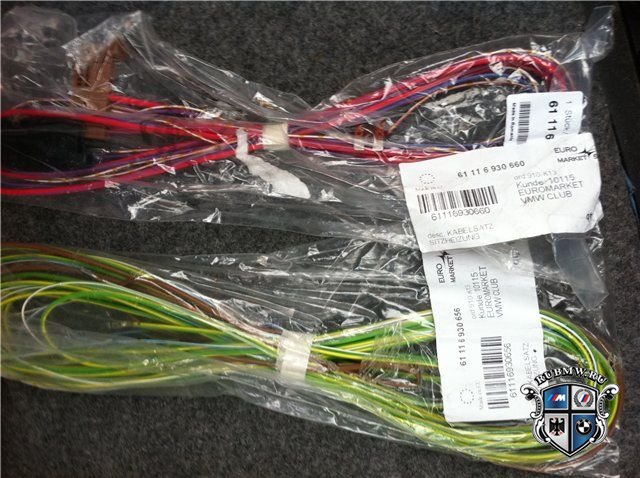

Проводка к сидениям - (61 11 6 930 656)
Питание для блока кнопок - (61 11 6 930 660)

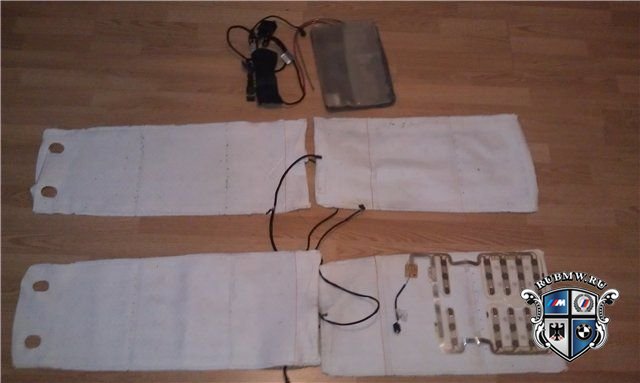

Сидения б/у, из которых были извлечены подогревающие маты.

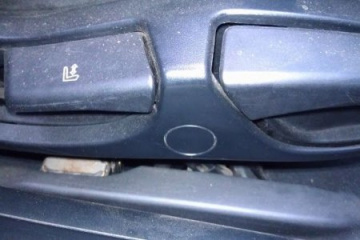

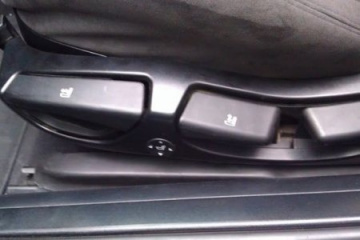

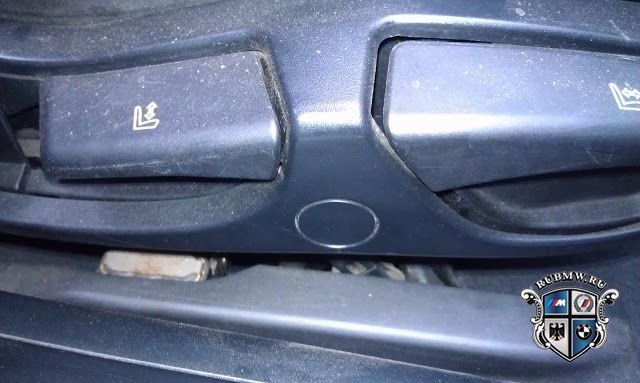

в одном сидении поясничная опора оказалась без кнопки, было решено заодно сделать и их установку.

Левый переключатель положений поясничной опоры - (61 31 8 352 291)
Еще один комплект опоры.

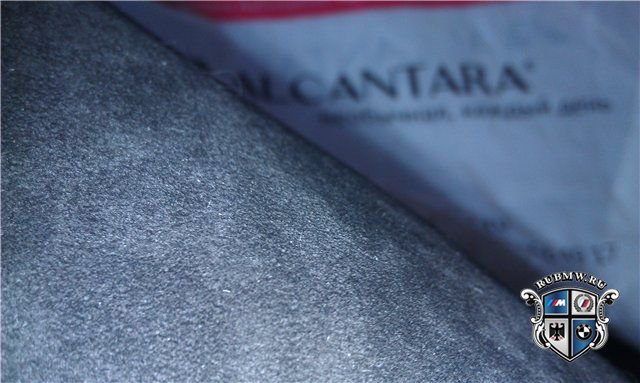

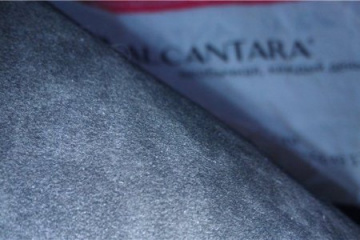

При инсталяции всего вышеперечисленного заодно в отдельных местах обновим алькантару, для чего приобретаем кусок размером 1 м х 1,15 м



Итого сумма всех девайсов составила порядка 14500 рублей

НАЧИНАЕМ

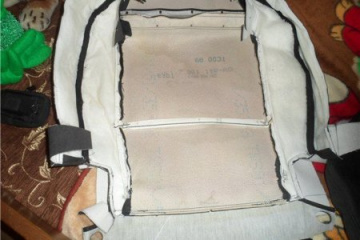

Разбираем сидения (ничего сложного, все просто и интуитивно)

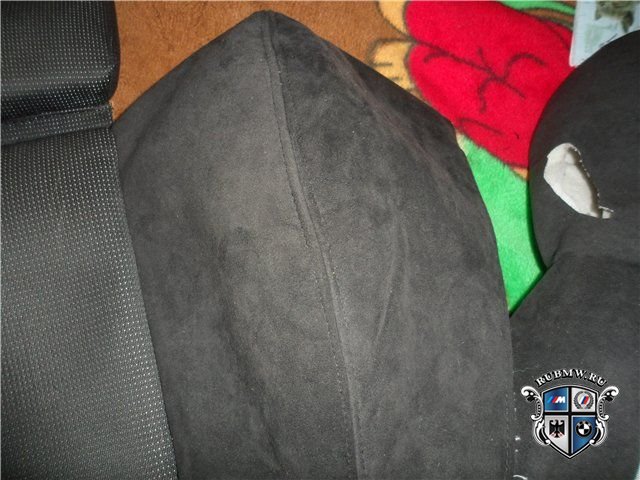

Делаем замену алькантары:

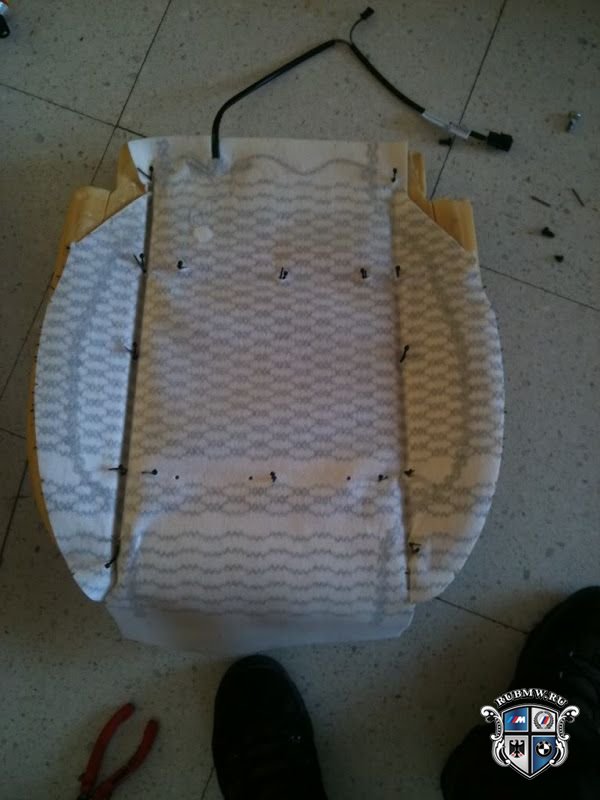

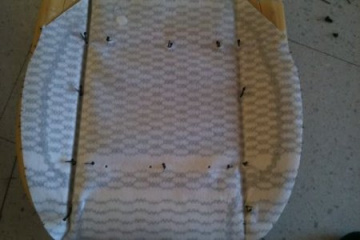

ставим подогревы:



Делаем обратную сборку
Так было до:




Вставлена поясничная опора и элементы для подогрева.

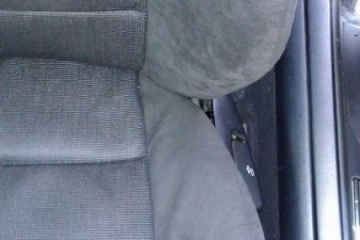

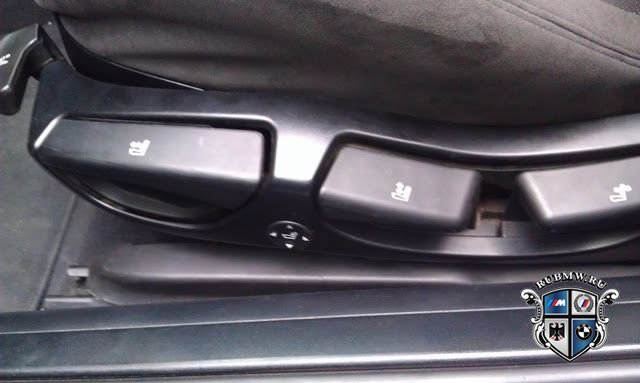

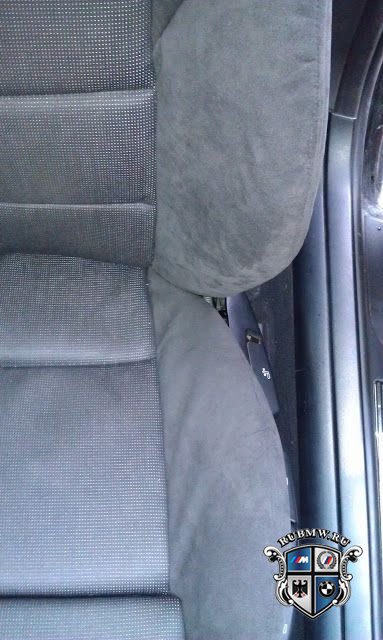

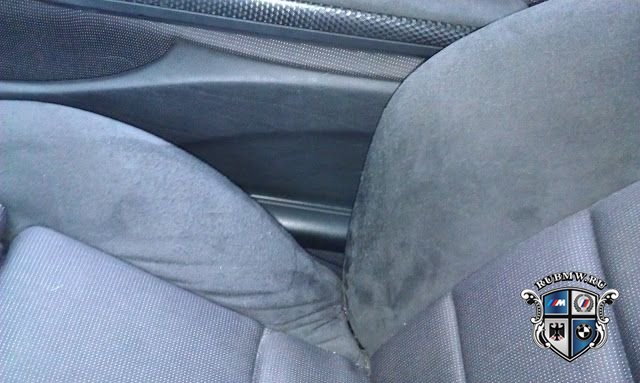

Так стало после:




ПЕРЕХОДИМ К ПРОВОДКЕ

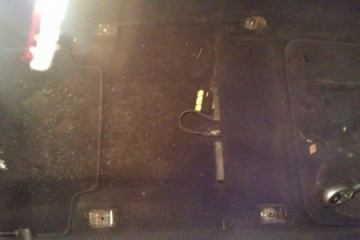

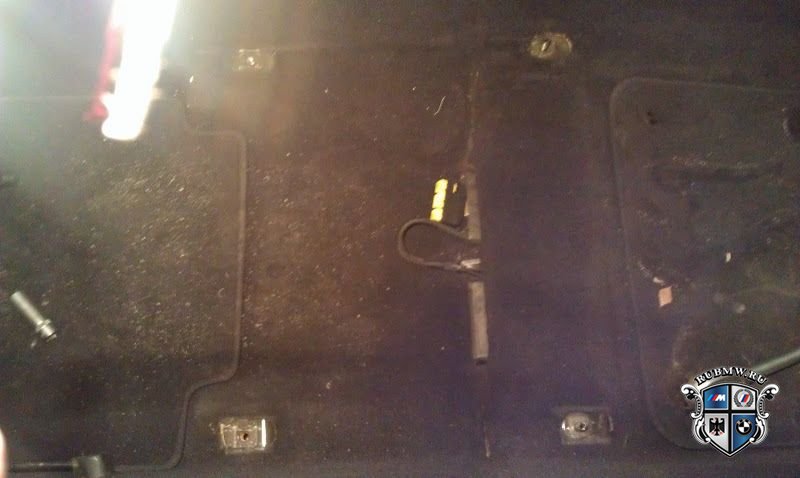

Демонтируем кресло

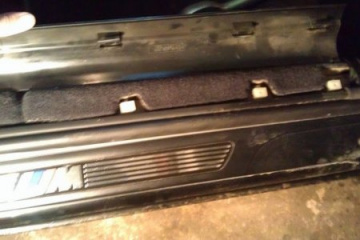

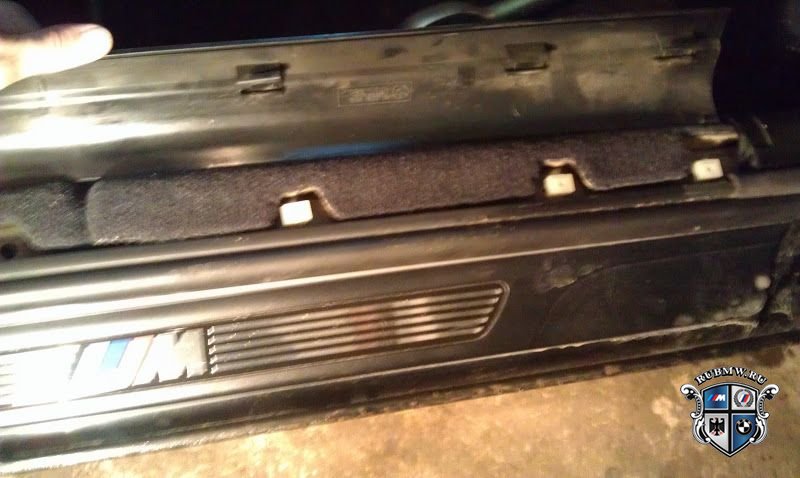

Так же снимаем накладку порога

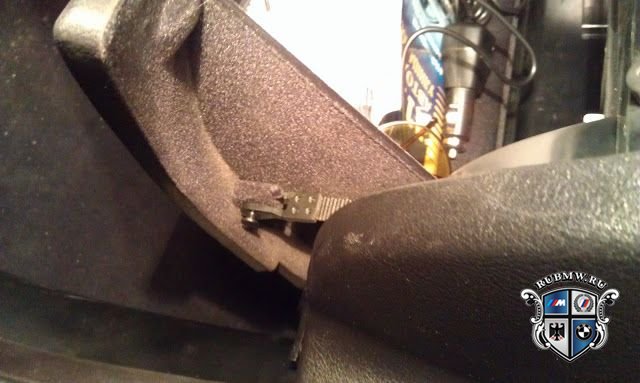

Вытаскиваем пластмассовые пальцы по бокам в бардачке

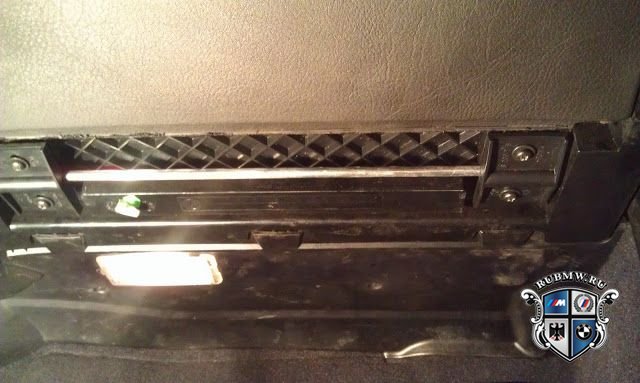

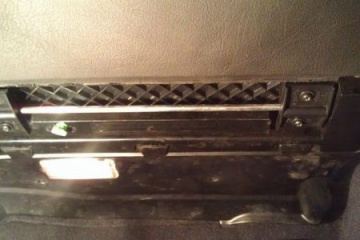

Выкручиваем четыре винта под бардачком

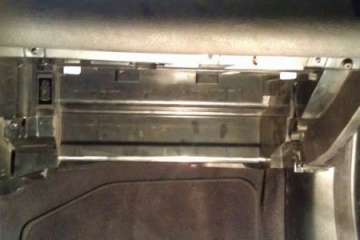

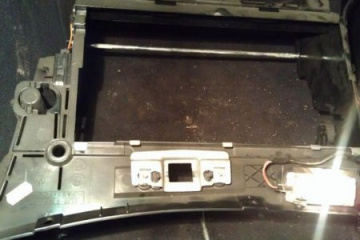

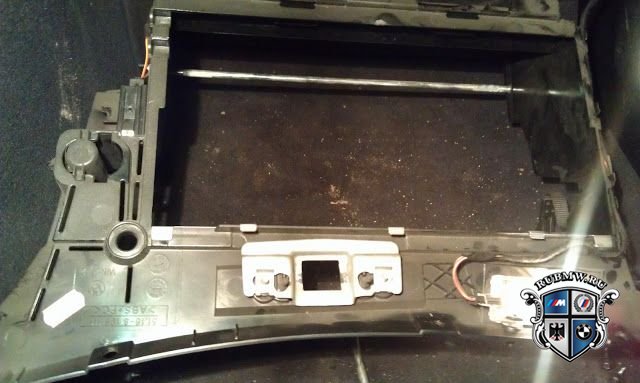

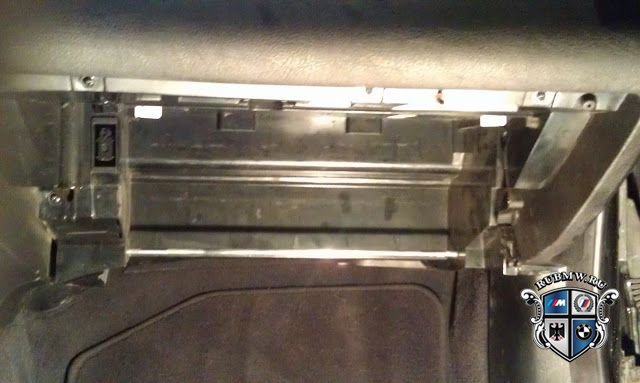

Демонтируем бардачок, после чего выкручиваем еще пять винтов.



Отсоединяем проводку при снятом основании бардачка

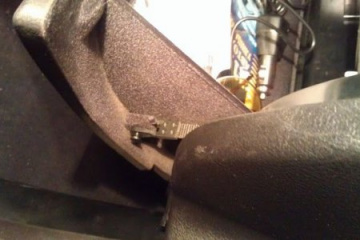

После чего нужно отщелкнуть еще одну наклaдку



Далее после откидывания блока предохранителей демонтируем его с направляющих на которых он закреплен, после чего вытаскиваеи четыре пластмассовые пластины которые фиксируют клеммы (две белые и две синие)

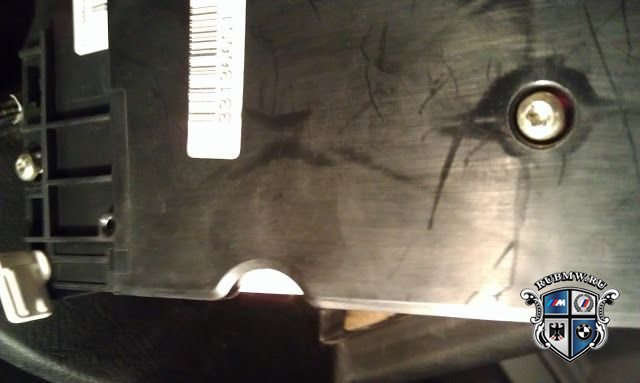

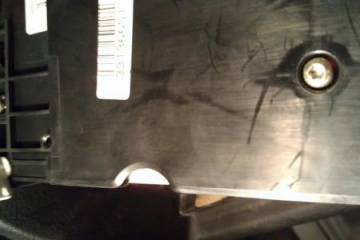

Выкручиваем три торкса с нижней стороны блока

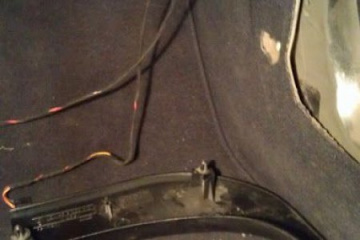

Прокладываем провода питания блока кнопок подогрева к предохранителям, а так же проводку к сидениям

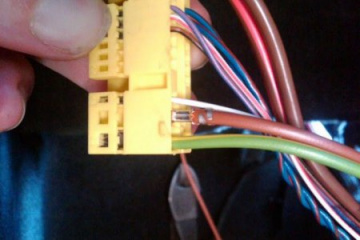

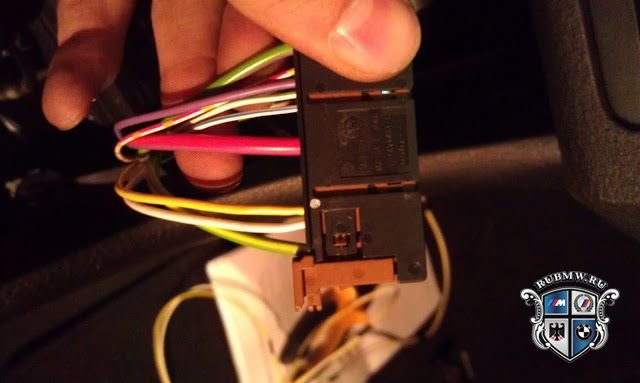

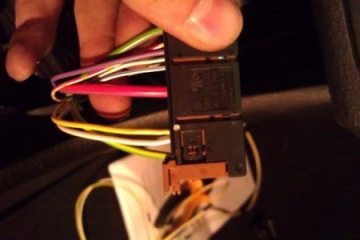

К сидениям и блоку проводка подключается:

желто/бело/красный провод — пин 23
сиреневый — пин 22
зелено/белый — пин 21
сине/белый — пин 20
а так же толстые провода как на фото желто/зеленый и фиолетово/зеленый (ошибиться сложно).

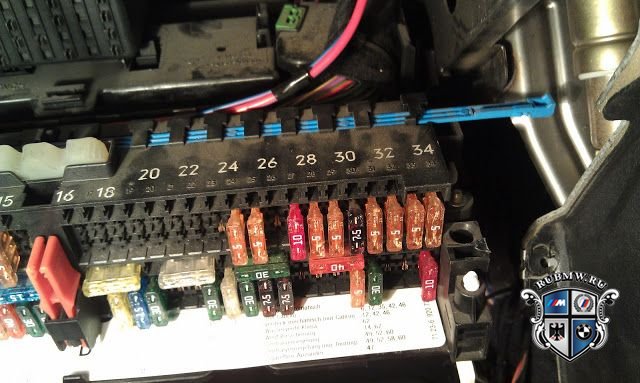

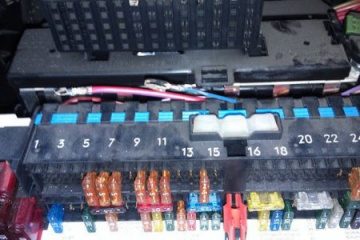

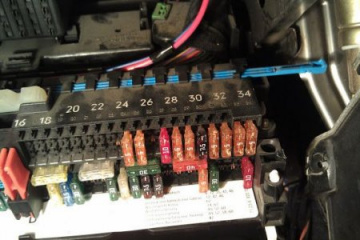

После того как было прокинуто три провода (толстый красный, красно/бело/желтый и синий) к блоку кнопок подключаем красный в 42-й разъем в предохранительном блоке и вставляем предохранитель на 30 ампер в это место, синий вставляем в разъем 12 и туда же предохранитель на 7,5 ампер.



Снимаем вот это



Так же и с другой стороны

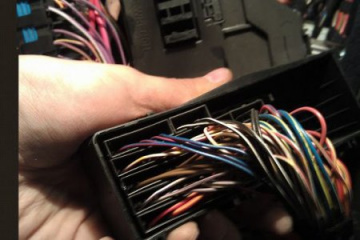

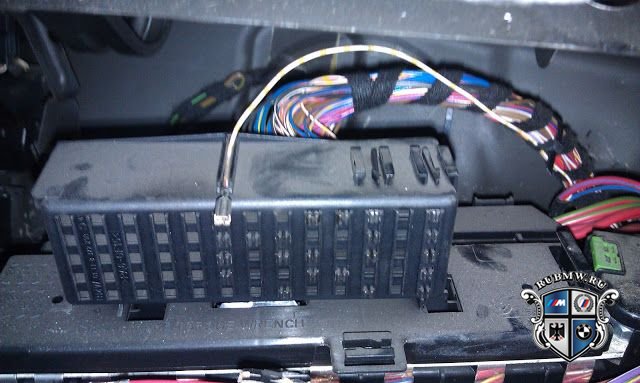

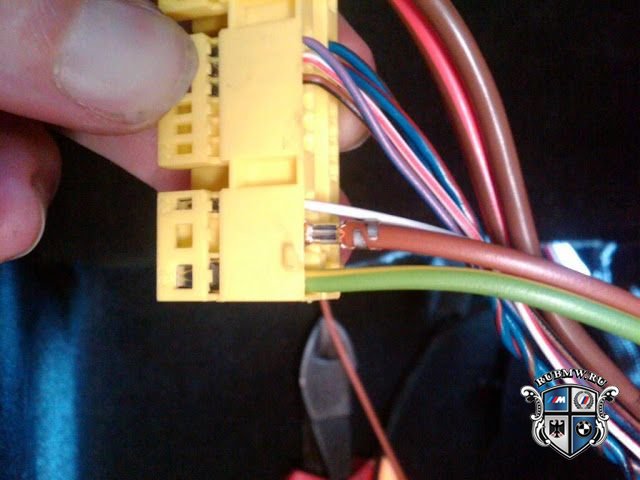

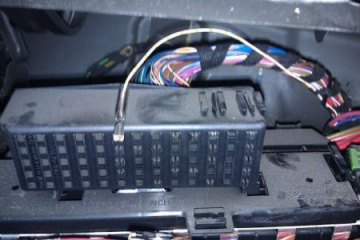

Вставляем желто/красно/белый провод нижу такого же цвета

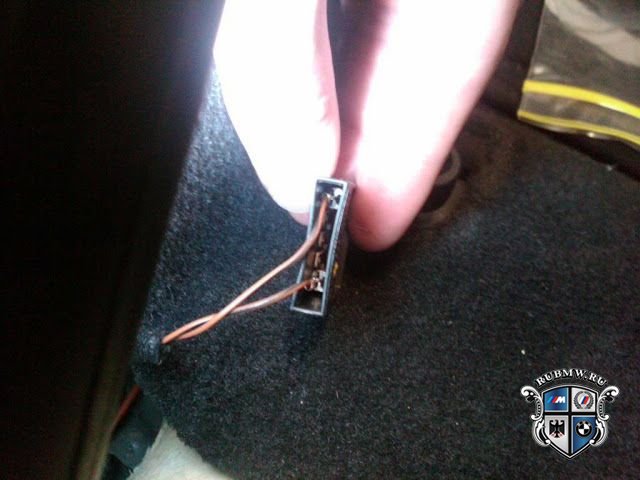

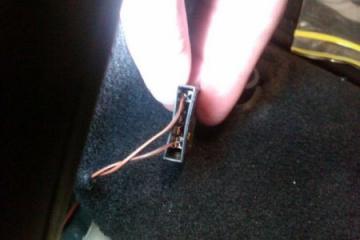

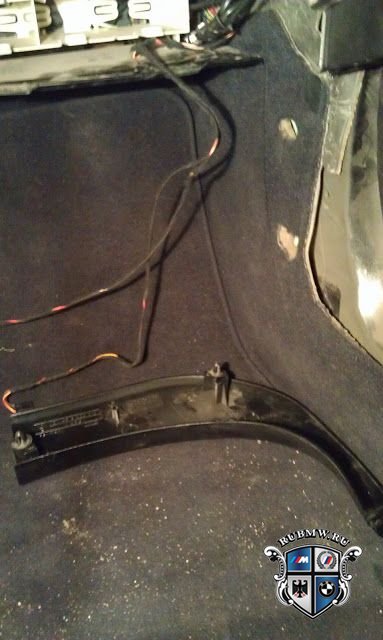

Прокладываем вдоль порогов проводку к сидениям и подсоединяем к фишке

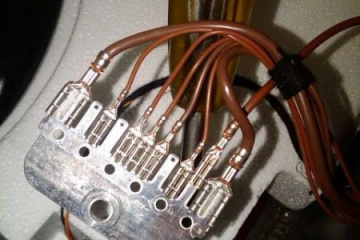

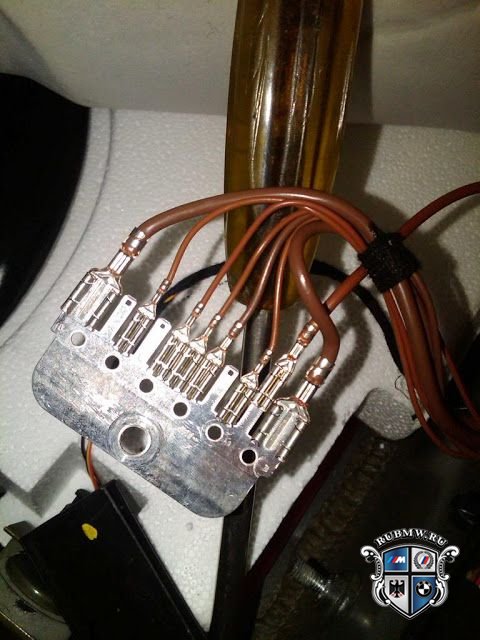

К прикрученной к порогу массе подключаем коричневый провод

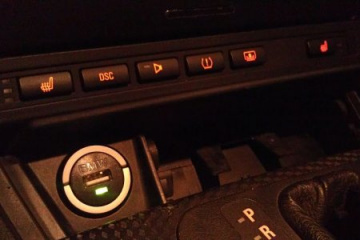

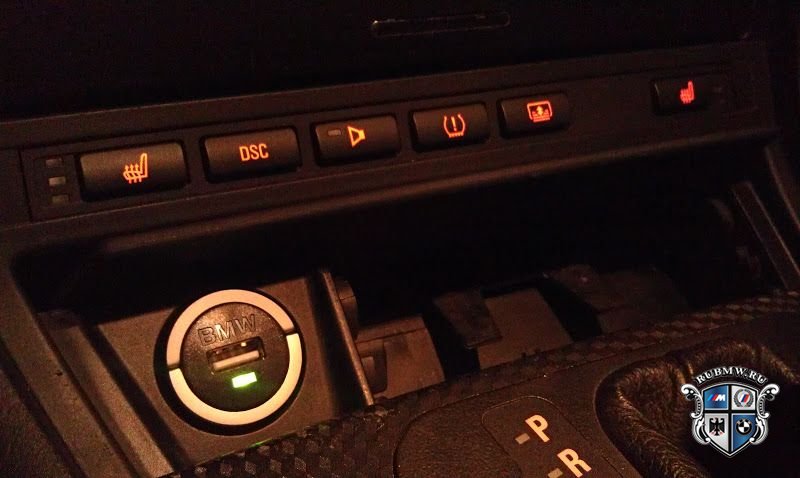

Все собираем обратно и можно греться)
