Ремонт панорамного люка BMW X5

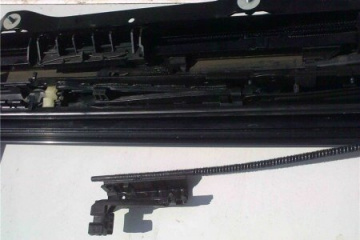

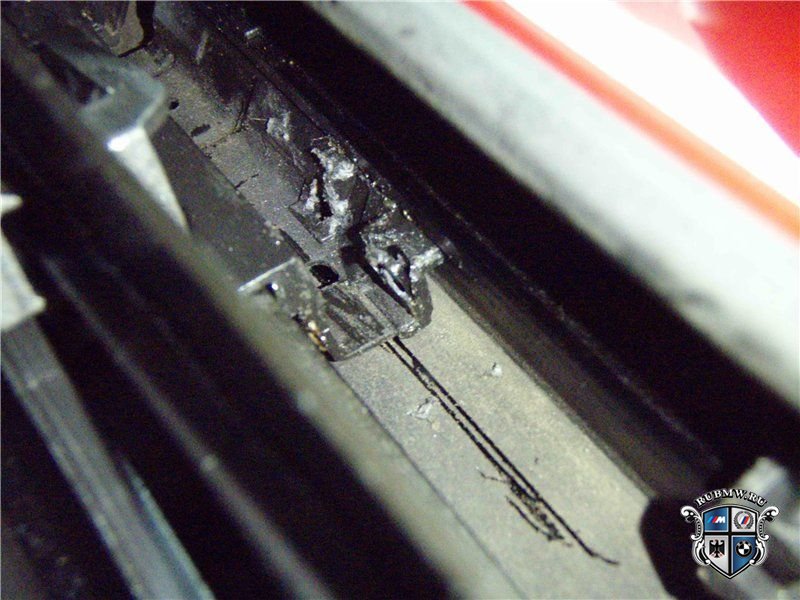

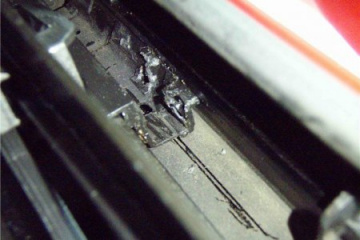

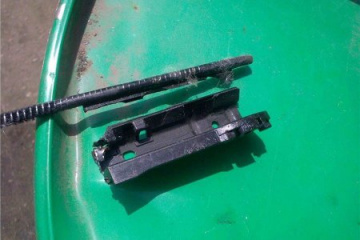

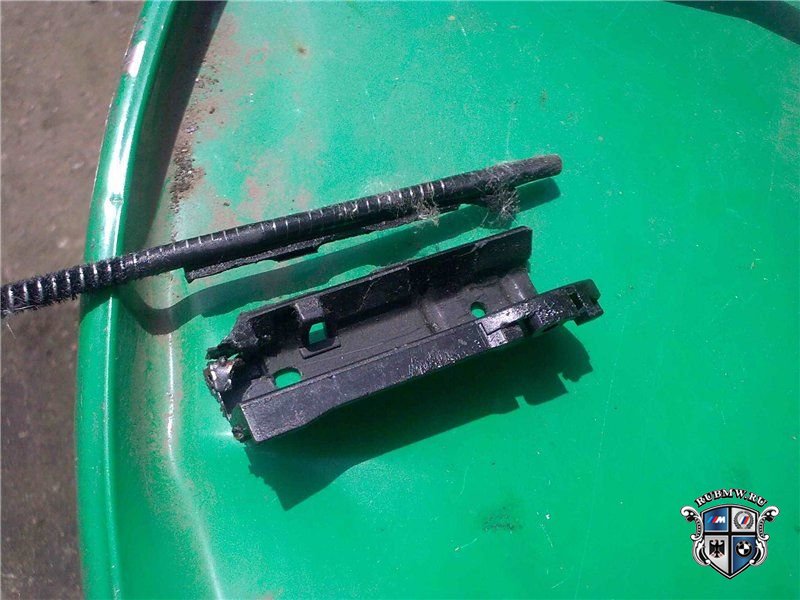

Типичная ситуация — при заклинивании задней створки если ее заблокировать выходит из строя вот эта деталь



Для восстановления работоспособности именно ее замена и нужна.

1. Демонтируем стекла створок (панорамы).

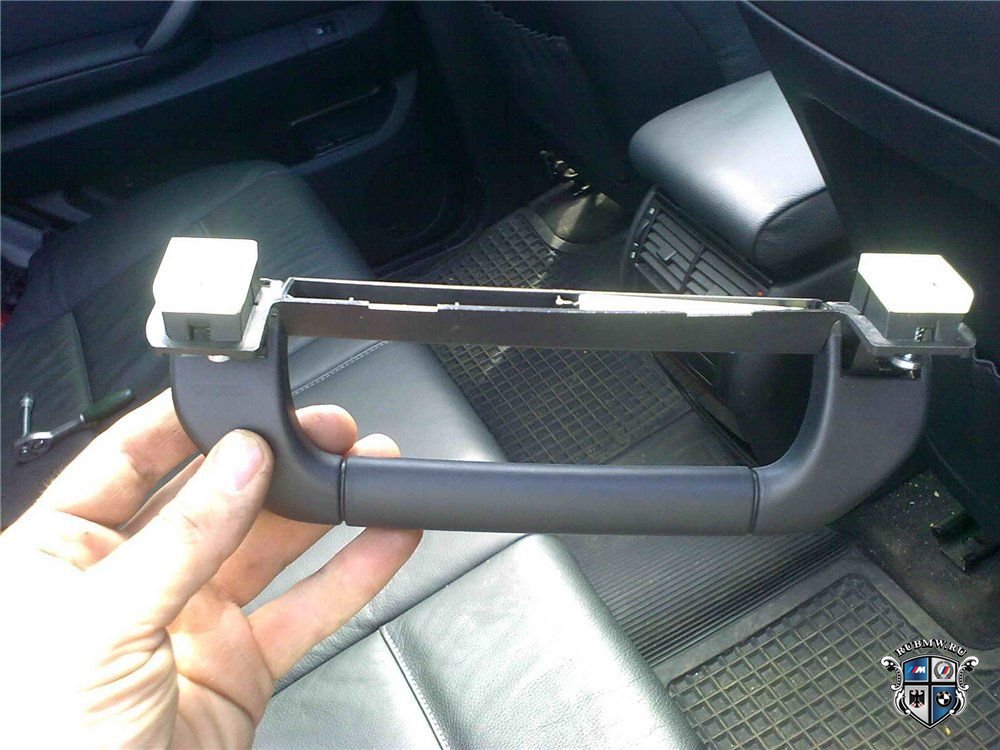

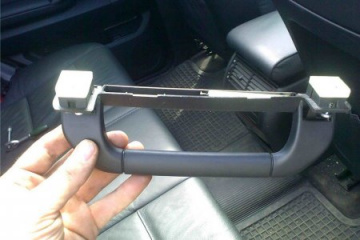

Все ручки, козырьки и их ответные части, а так же заглушки под сетки в в салоне откручиваем.



2. Вместе с передней главной люстрой демонтируем все плафоны.

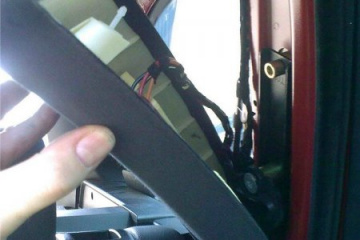

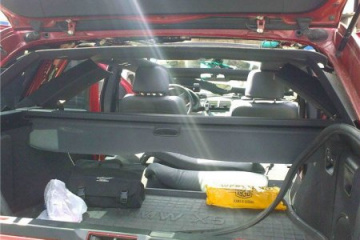

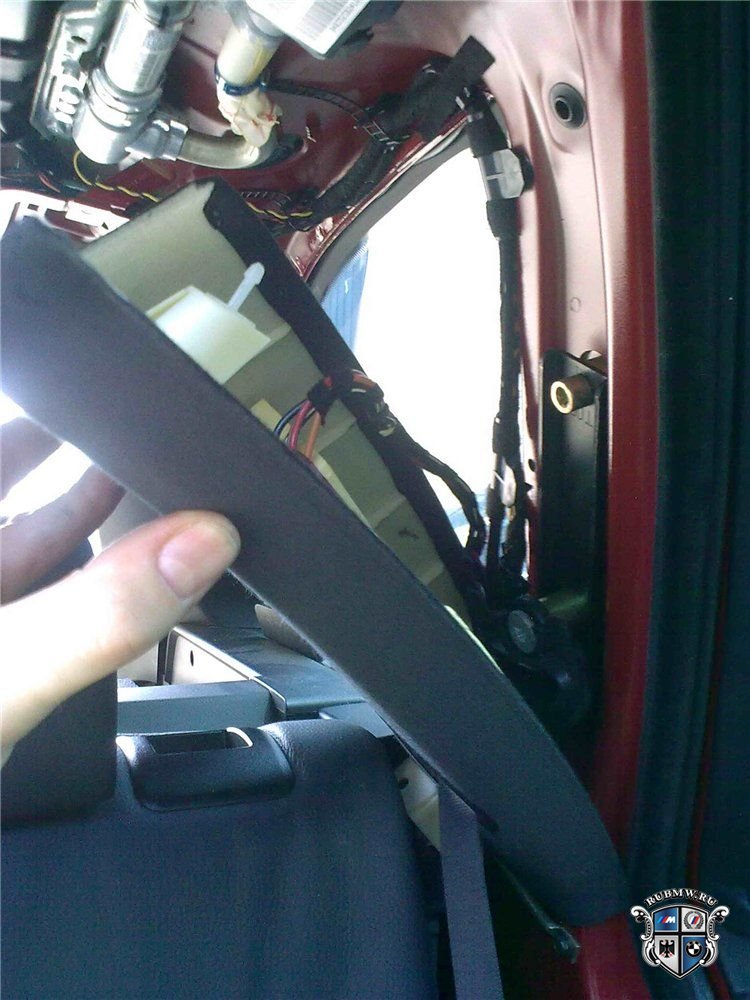

Далее нужно снять обшивку стоек между задней дверью и стеклом багажника. Отверткой выталкиваем центральный стержень вверх, затем вытягиваем пистон.

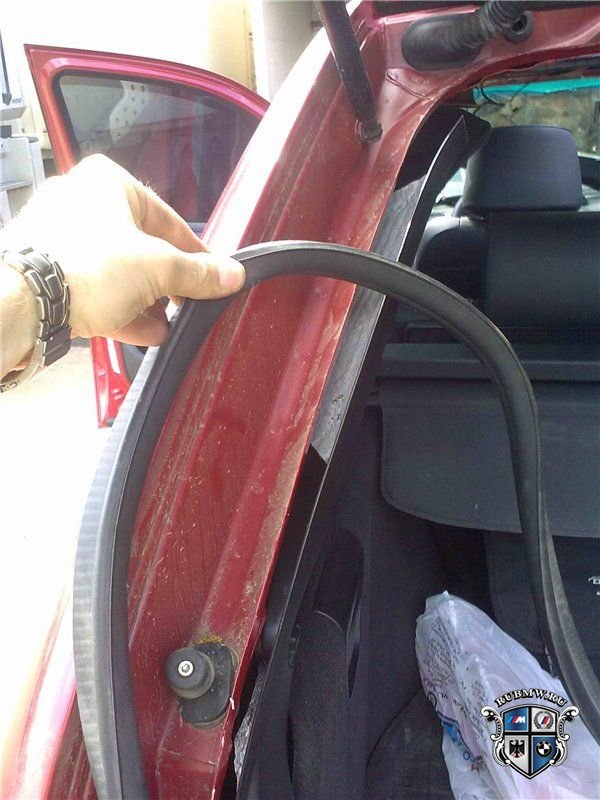

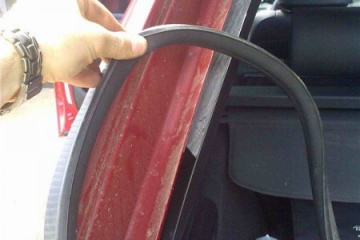

3. Демонтируем уплотнительную резинку в багажном проеме.



4. Далее выкручиваем болты в пластиковой обшивке на задних стойках багажника.



5. Демонтируем обшивку на передних стойках.

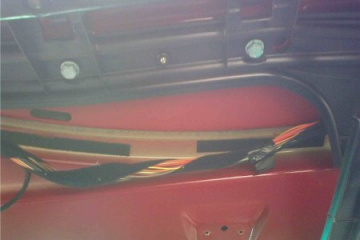

6. выкручиваем четыре маленьких болтика (под звездочку №15) в верхней передней части кассеты у панорамы.

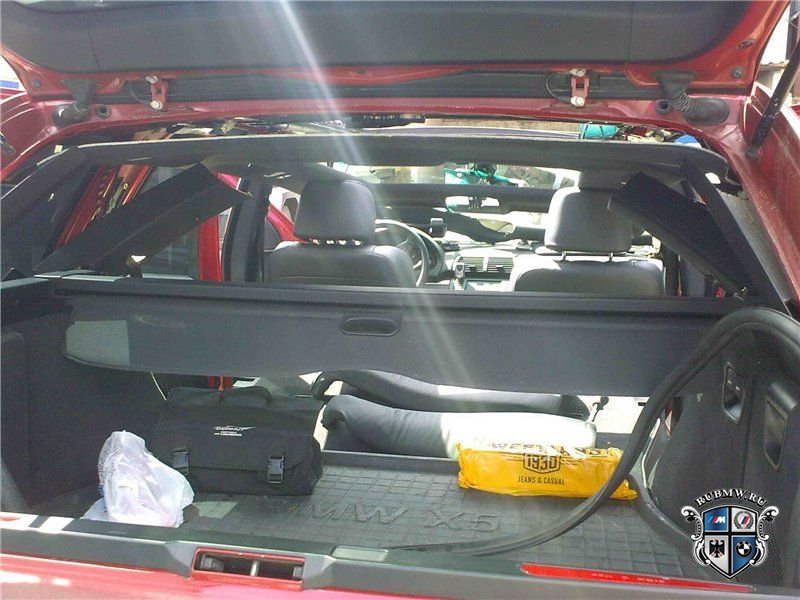

7. Демонтируем потолок.

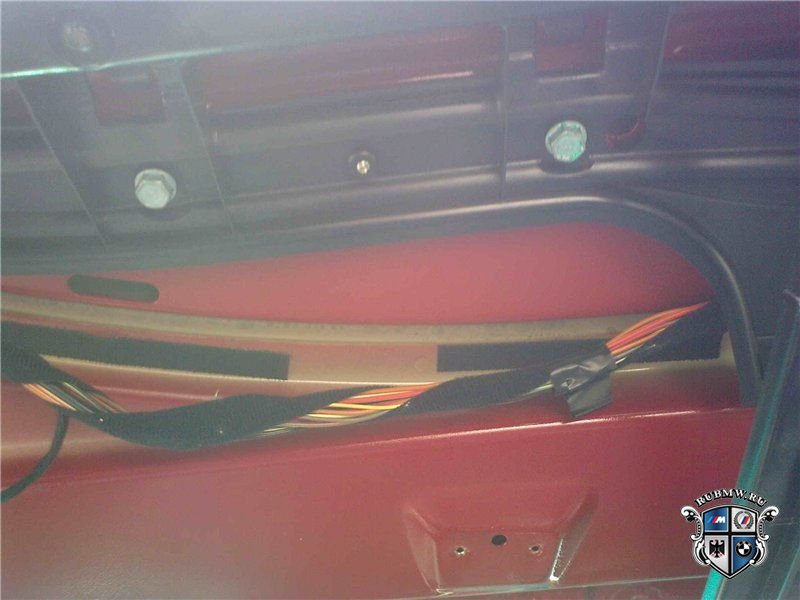

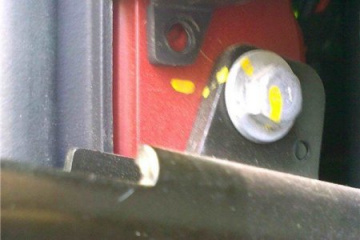

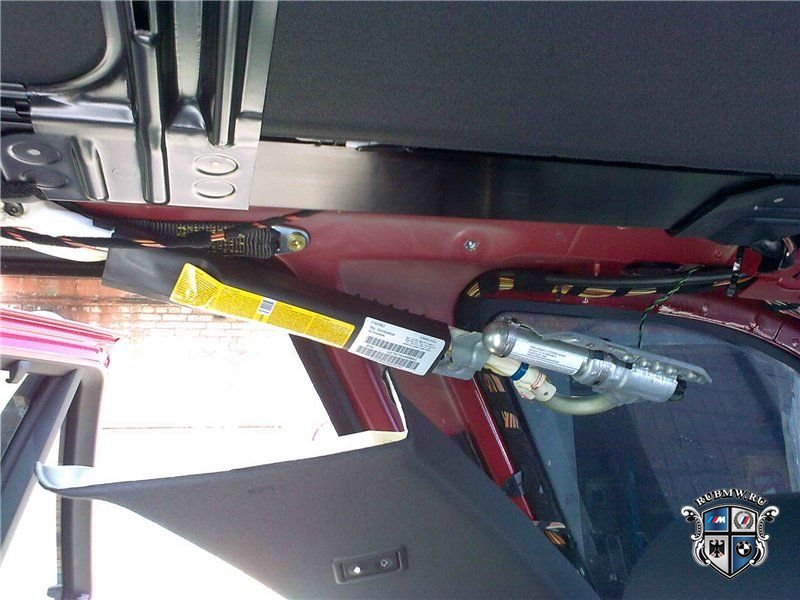

8. Далее на задней двери нужно открутить один из пиропатронов и не снимая с него клемы сдвинуть вниз (в данном случае был откручен правый пиропатрон).

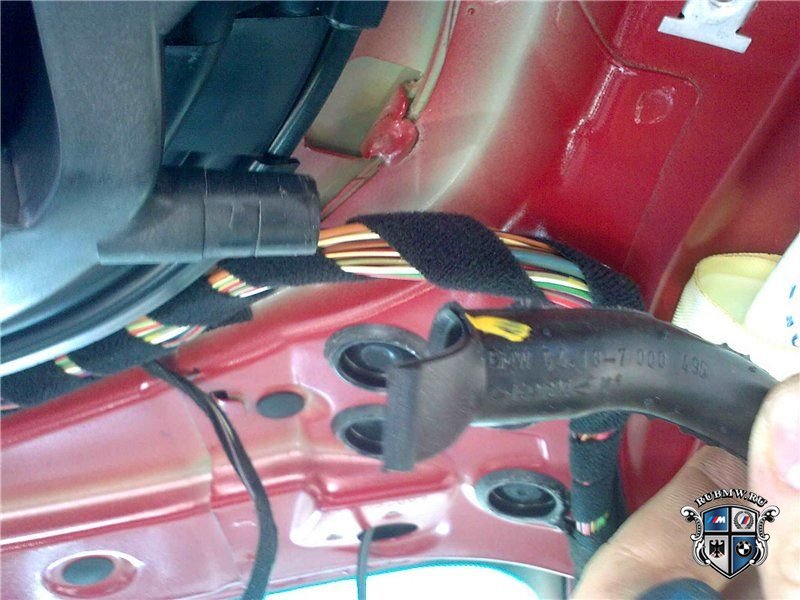

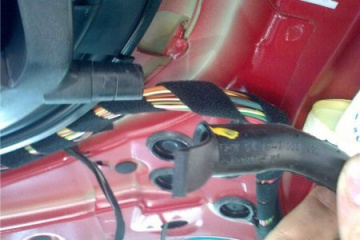

9. Далее отсоединяем (аккуратно) сливные дренажные трубки панорамы, которые расположены в углах кассеты.

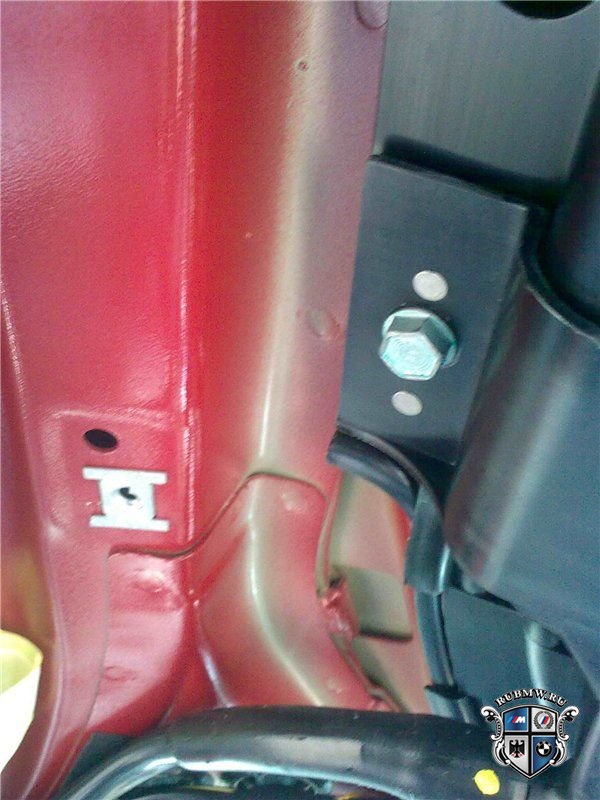

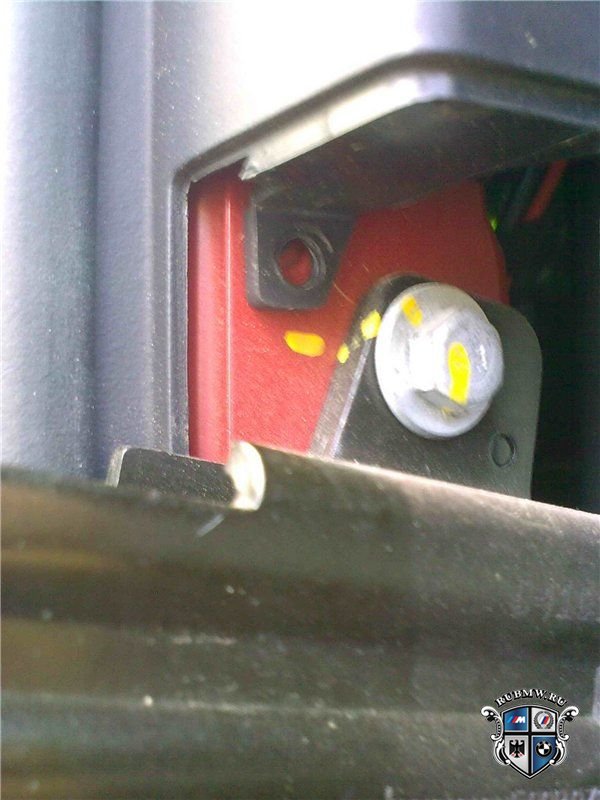

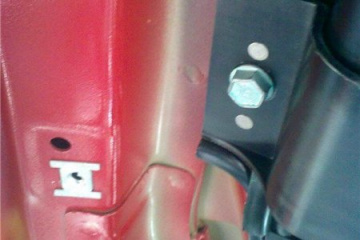

10. По периметру кассеты выкручиваем болты крепления на 10.

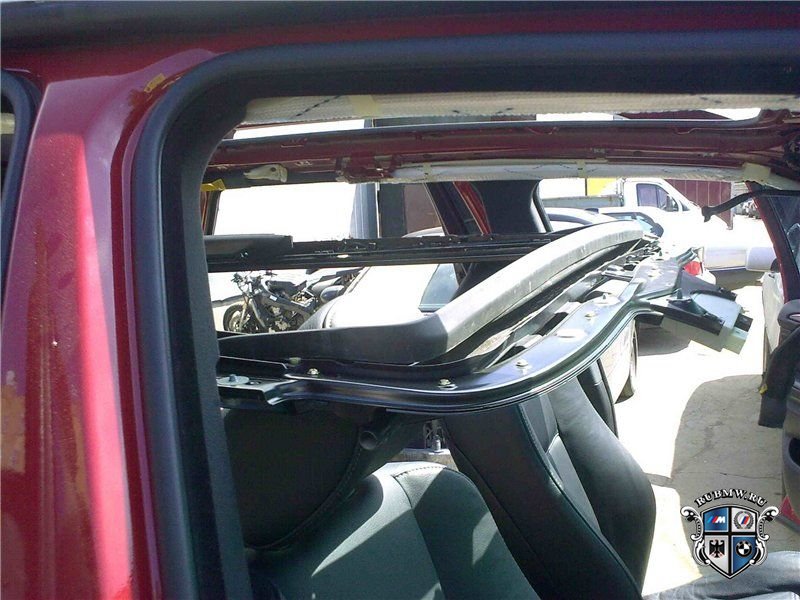

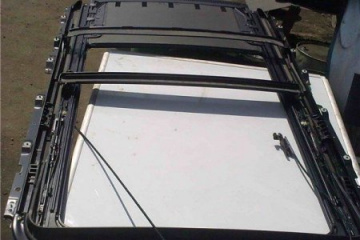

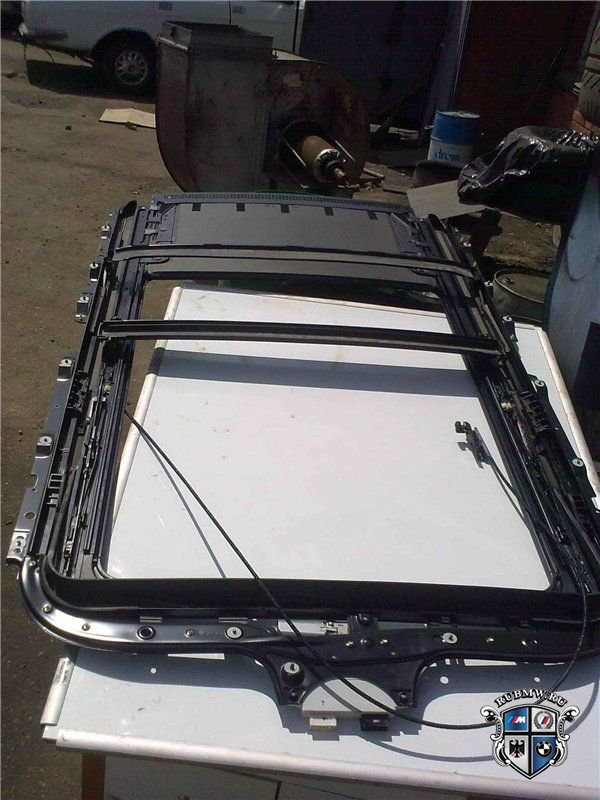

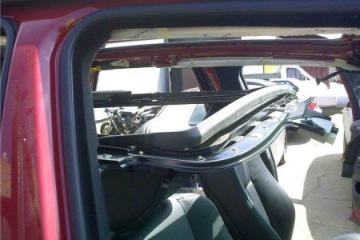

11. Вытаскиваем из салона кассету панорамы.




12. Берем новую деталь.



13. Для того чтобы снять металлическую панель выкручиваем болты (10 штук) с передней части кассеты.

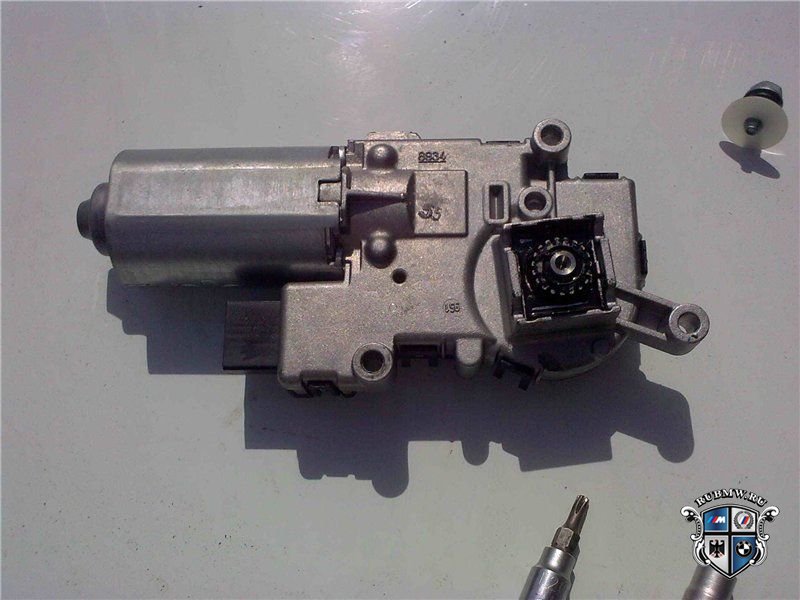

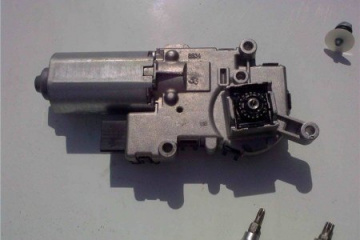

14. Снимаем двигатель с передней части касеты.

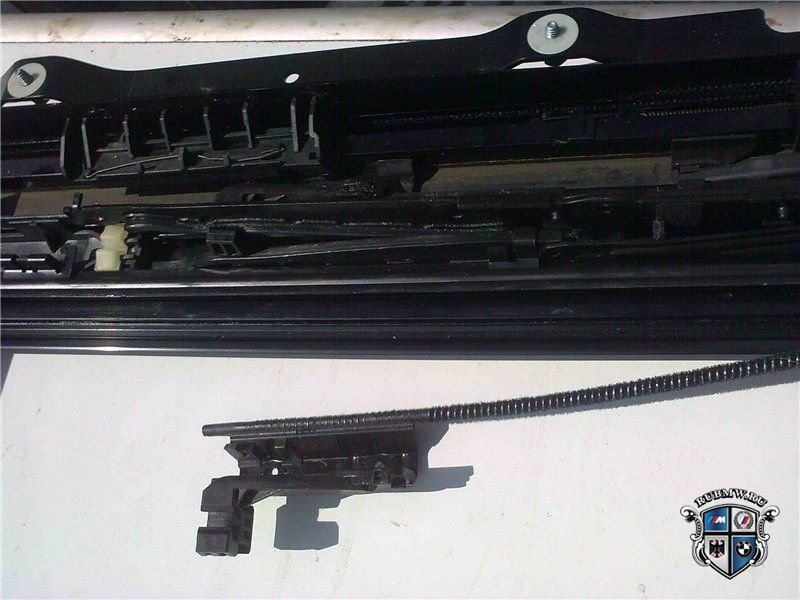

15. Через заднюю часть кассеты вынимаем неисправную деталь вместе с тросом.

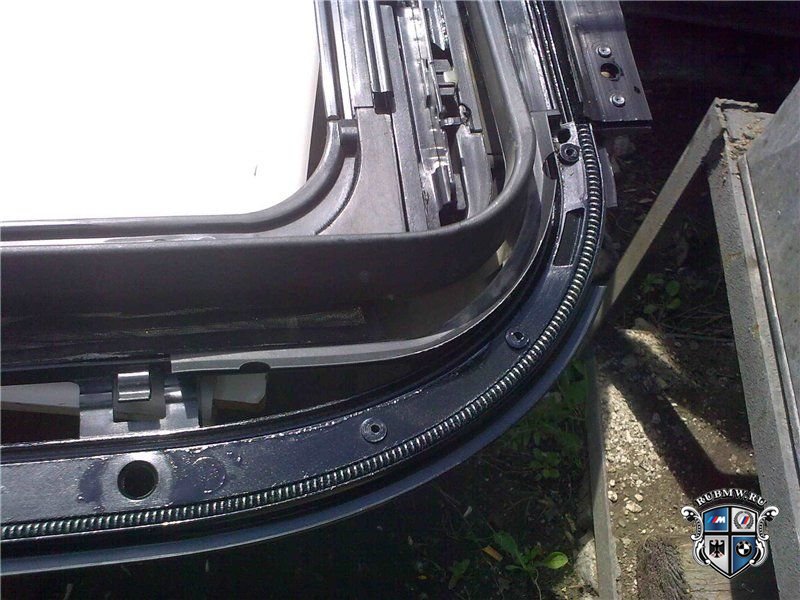

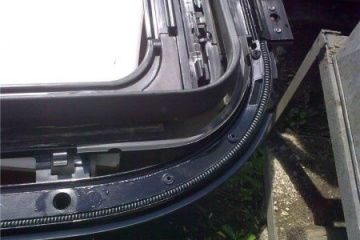

16. Начиная с конца троса вставляем новую деталь на место в это отверстие (на задней части панорамы).

17. Далее в обраном порядке производим сборку.

18. В завершение производим инициализацию.
