Установка ГУРа от Chevrolet NIVA на BMW e60

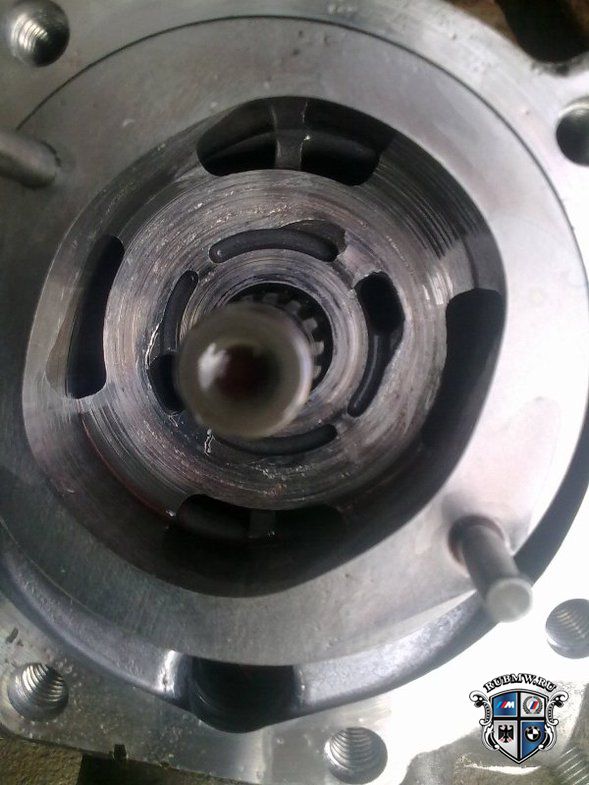

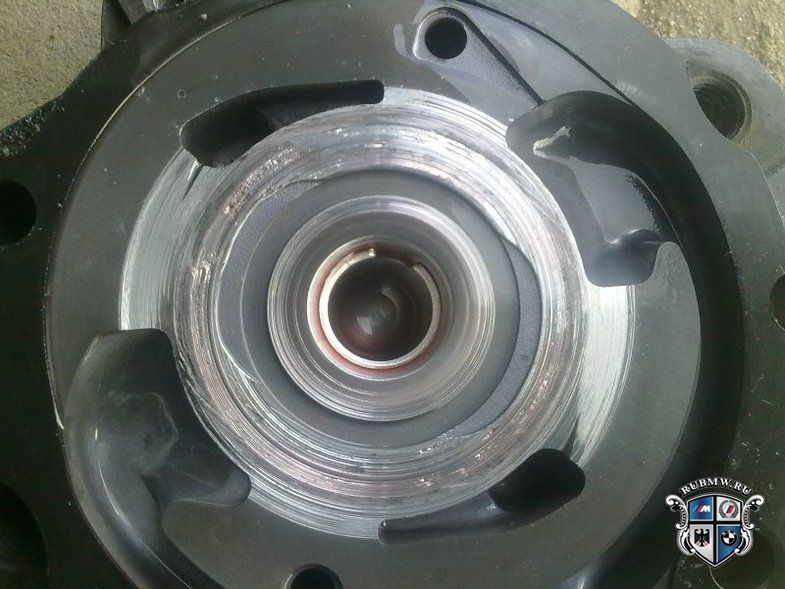

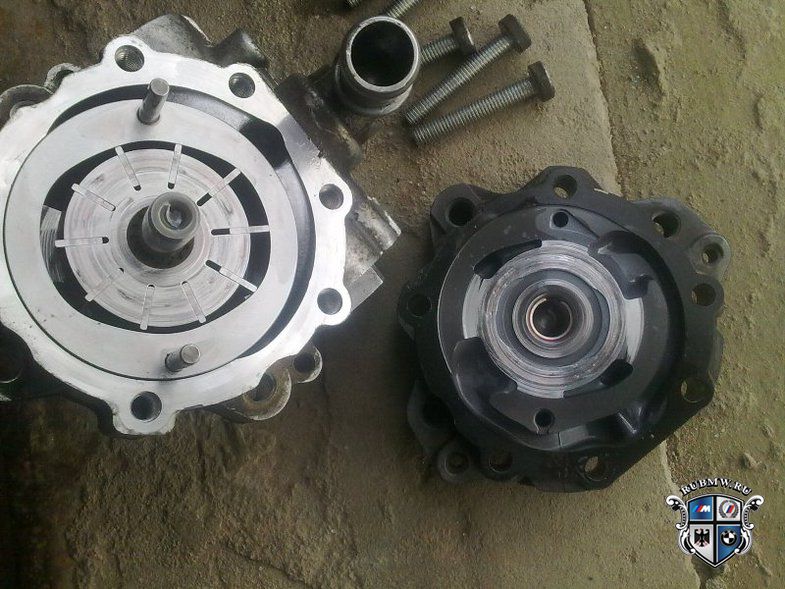

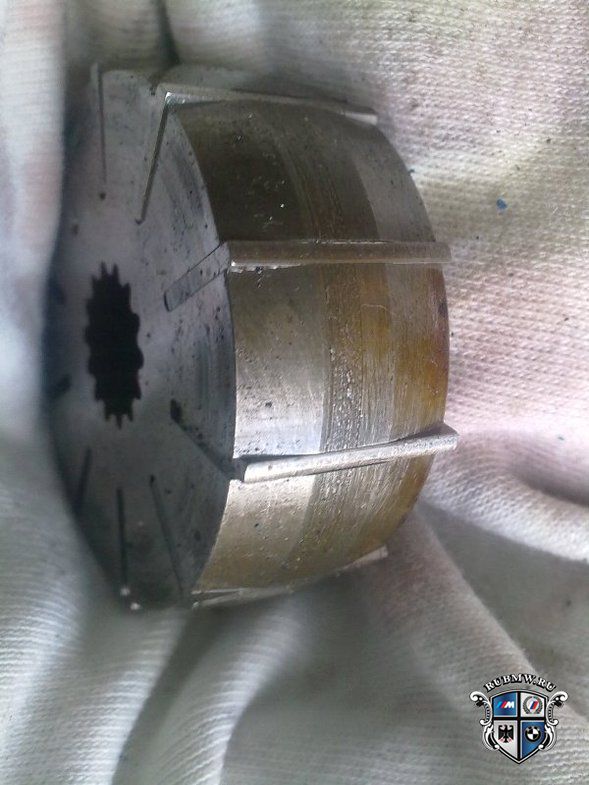

После появления характерного «гула» и возросшего усилия на руле было решено разобрать ГУР. В результате вскрытия стало ясно, что агрегат подлежит замене. Было решено попробовать обойтись «малой кровью», установив бюджетный вариант – ГУР от Chevrolet NIVA.

Установка ГУРа от Chevrolet NIVA на BMW e60
Установка ГУРа от Chevrolet NIVA на BMW e60
Установка ГУРа от Chevrolet NIVA на BMW e60
Установка ГУРа от Chevrolet NIVA на BMW e60

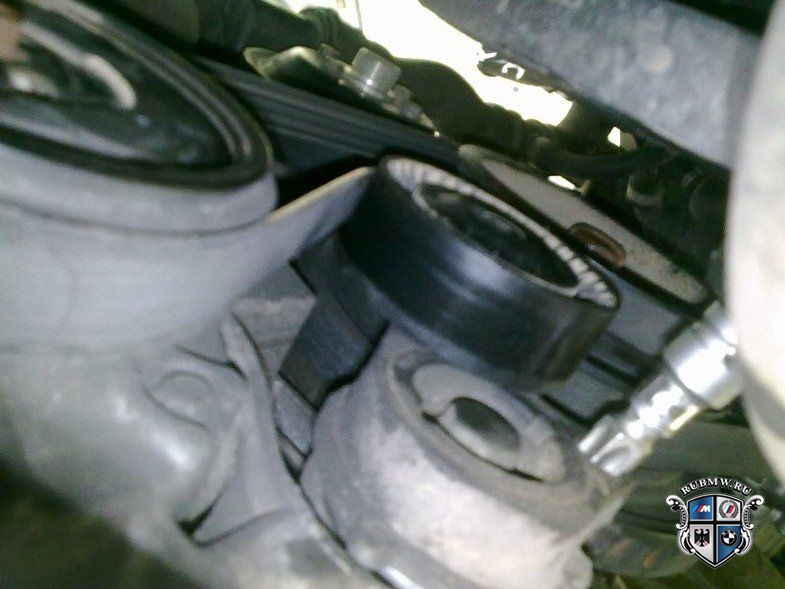

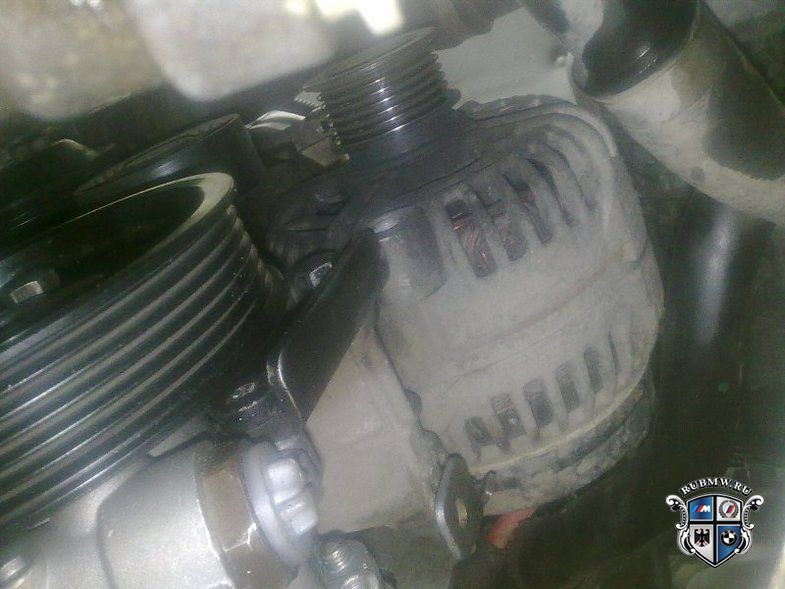

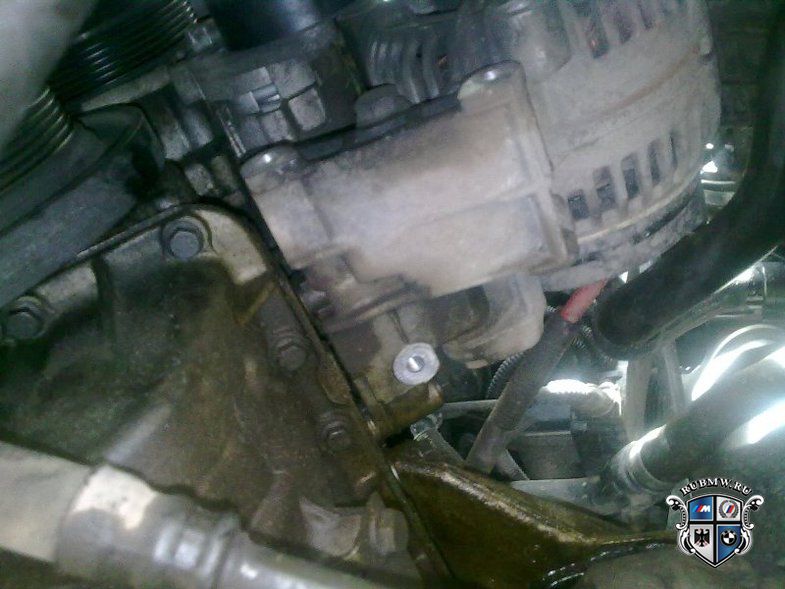

Замену ГУРа удобнее всего производить на яме. Начинаем со снятия ремня кондиционера, отведя натяжной ролик.

Установка ГУРа от Chevrolet NIVA на BMW e60

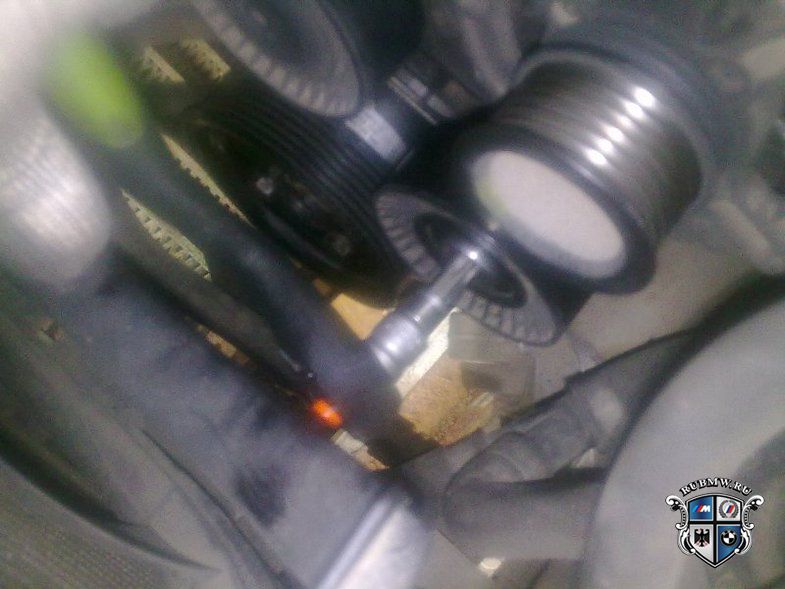

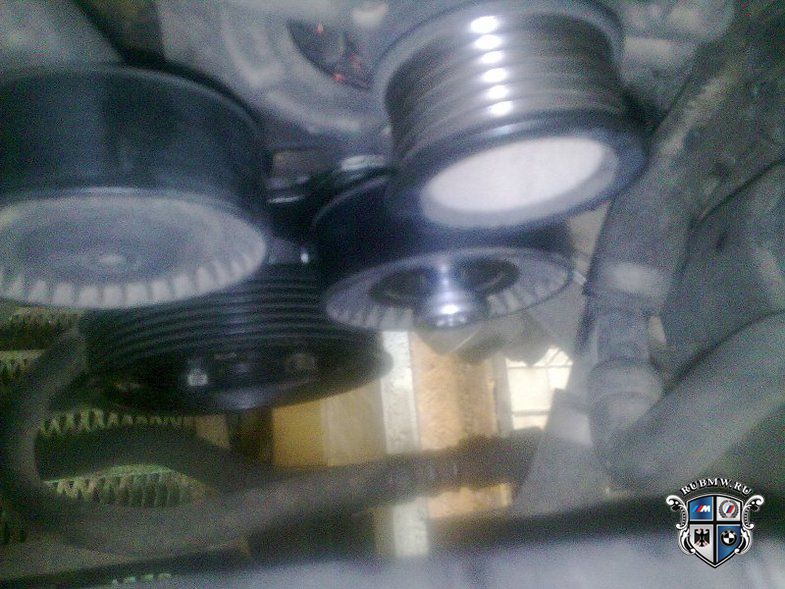

После этого отводим натяжной ролик главного ремня и снимаем его.

Установка ГУРа от Chevrolet NIVA на BMW e60

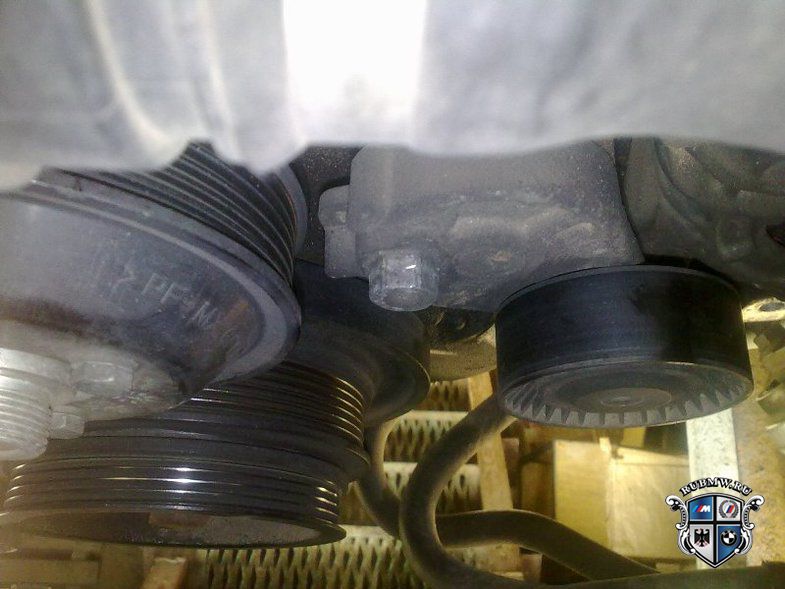

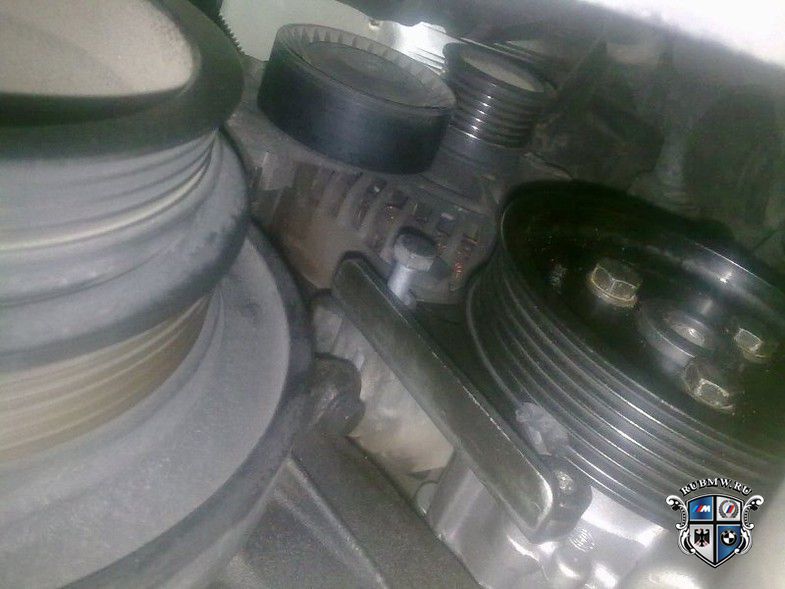

Далее снимаем промежуточный ролик, который перекрывает доступ к одному из болтов крепления кронштейна гидроисилителя.

Установка ГУРа от Chevrolet NIVA на BMW e60
Установка ГУРа от Chevrolet NIVA на BMW e60

Откручиваем шланг от бачка и сливаем ATF в предварительно подготовленную емкость. Когда жидкость вытечет, прокручиваем шкив для полного удаления остатков из насоса. Поднимаем шланг выше и фиксируем.

Установка ГУРа от Chevrolet NIVA на BMW e60

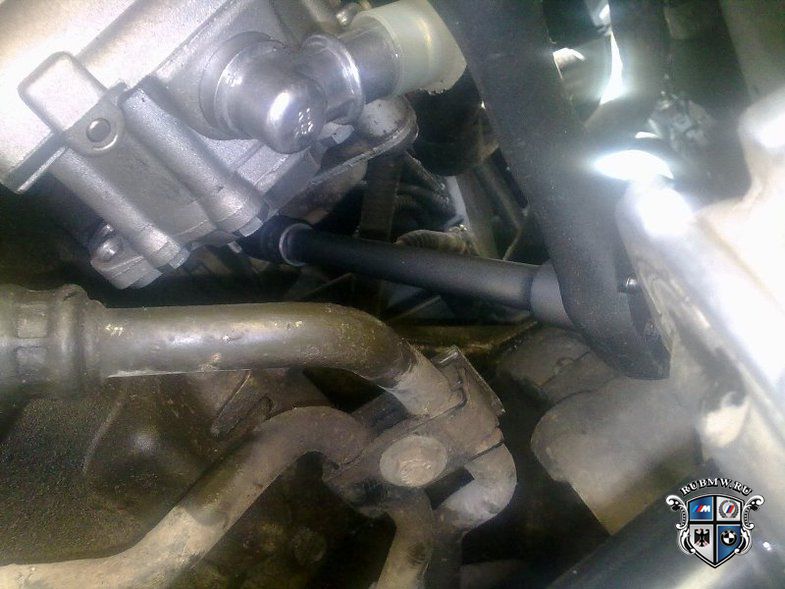

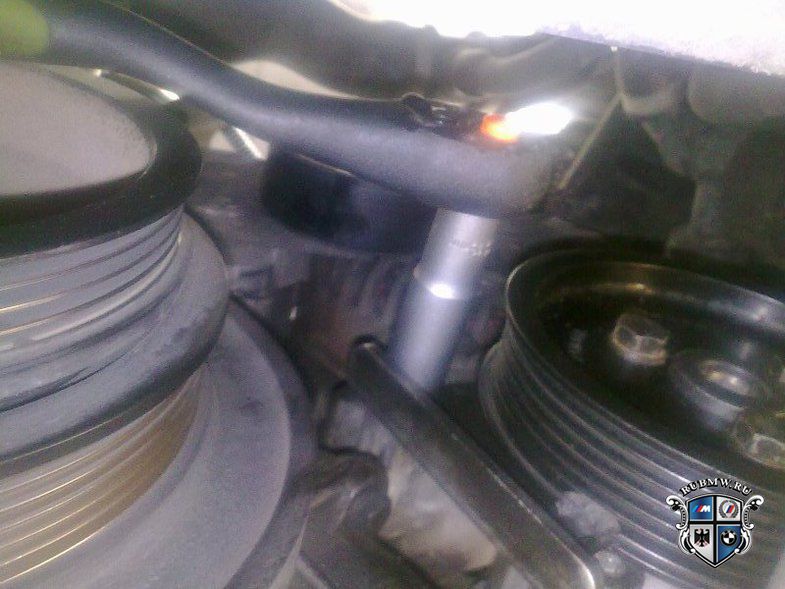

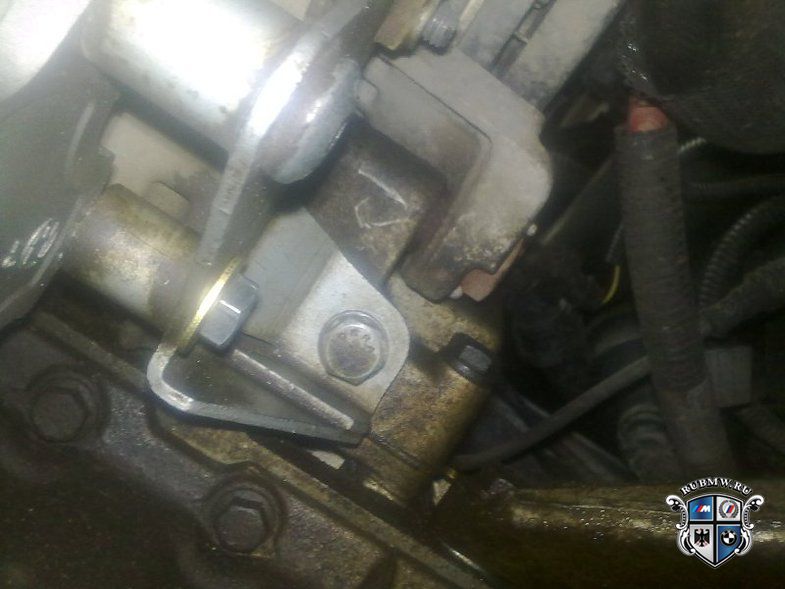

После этого снимаем трубку с обратного клапана. Чтобы не сливать жидкость из рулевой рейки фиксируем трубку как можно выше. Откручиваем крепления кронштейнов гидроусилителя (один болт сзади и два спереди).

Установка ГУРа от Chevrolet NIVA на BMW e60
Установка ГУРа от Chevrolet NIVA на BMW e60
Установка ГУРа от Chevrolet NIVA на BMW e60
Установка ГУРа от Chevrolet NIVA на BMW e60

После чего аккуратно снимаем сам ГУР, не откручивая его шкив. Получается следующая картина:

Установка ГУРа от Chevrolet NIVA на BMW e60

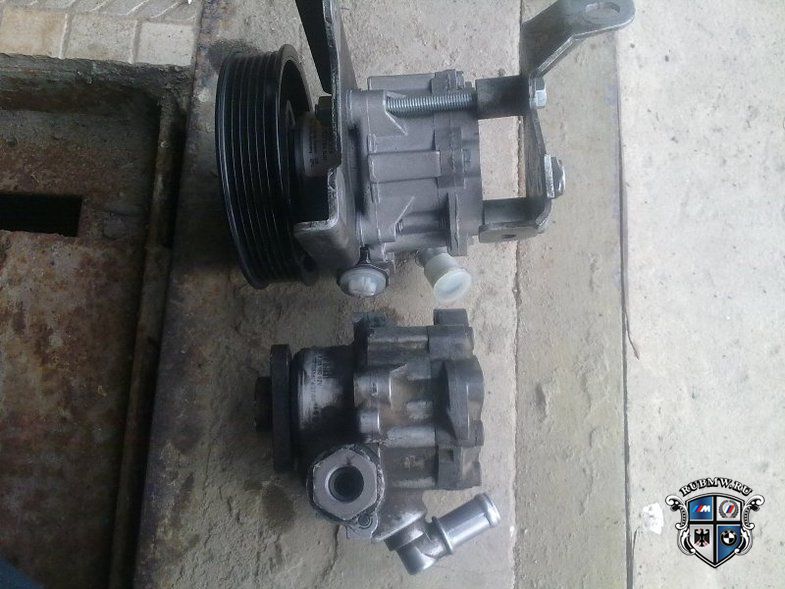

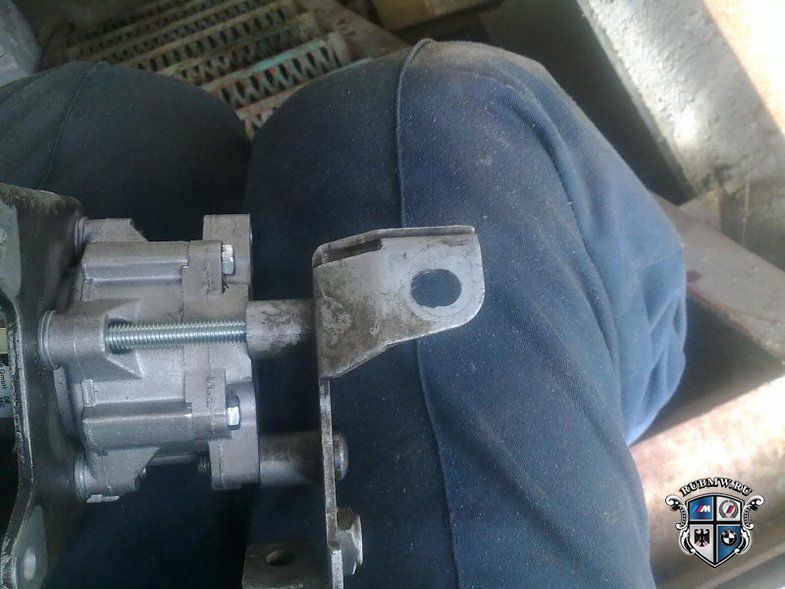

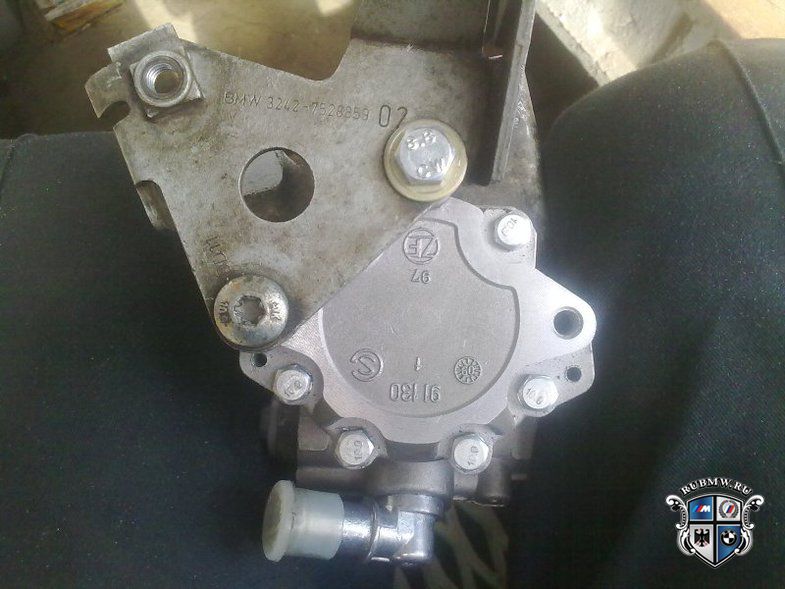

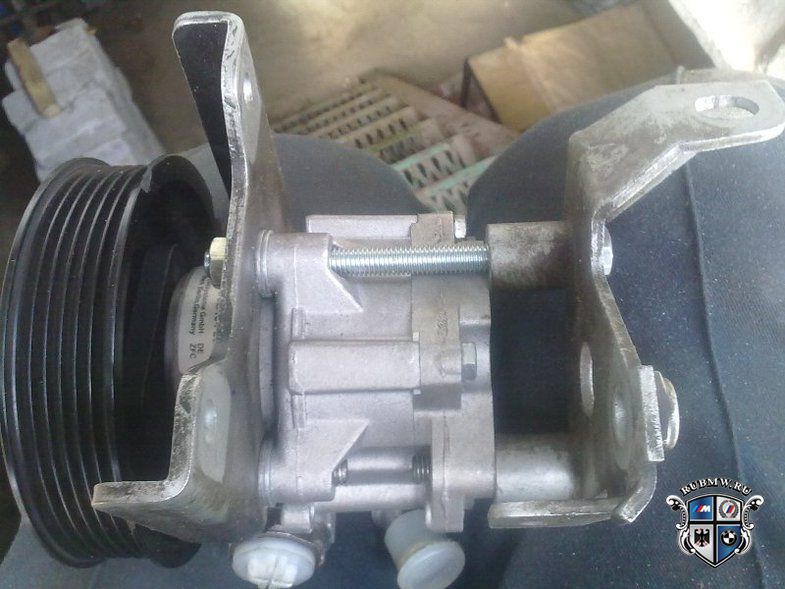

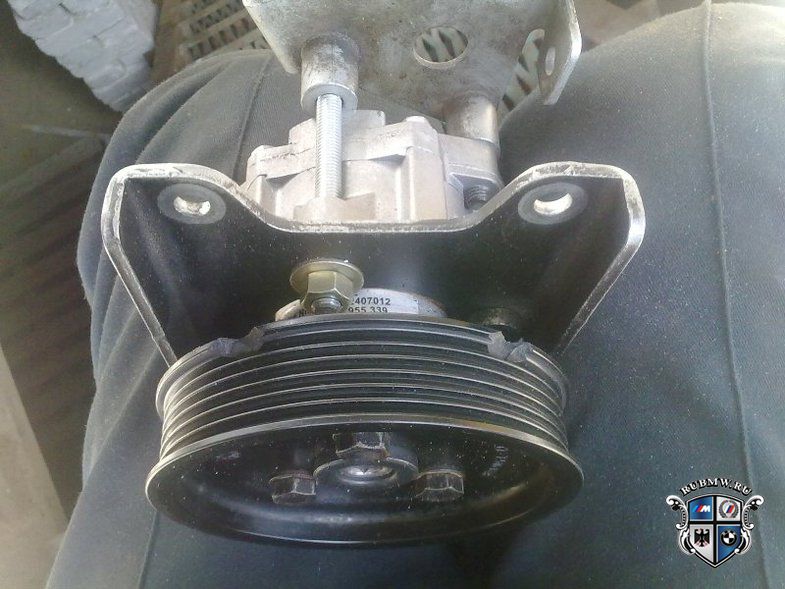

Расстояние между шкивом и передним кронштейном на снятом «родном» насосе составляет 24 мм. Разбираем снятый насос и ставим шкив и передний кронштейн на новый ГУР от Шнивы. Получаем расстояние между шкивом и передним кронштейном равное 26,7 мм. Для восполнения разницы применяем шайбы с внутренним диаметром 8 мм. Из-за того, что на насосе от Chevrolet NIVA не хватает одного отлива с резьбой, при установке заднего кронштейна был использован болт с гайкой.

Установка ГУРа от Chevrolet NIVA на BMW e60
Установка ГУРа от Chevrolet NIVA на BMW e60
Установка ГУРа от Chevrolet NIVA на BMW e60
Установка ГУРа от Chevrolet NIVA на BMW e60
Установка ГУРа от Chevrolet NIVA на BMW e60

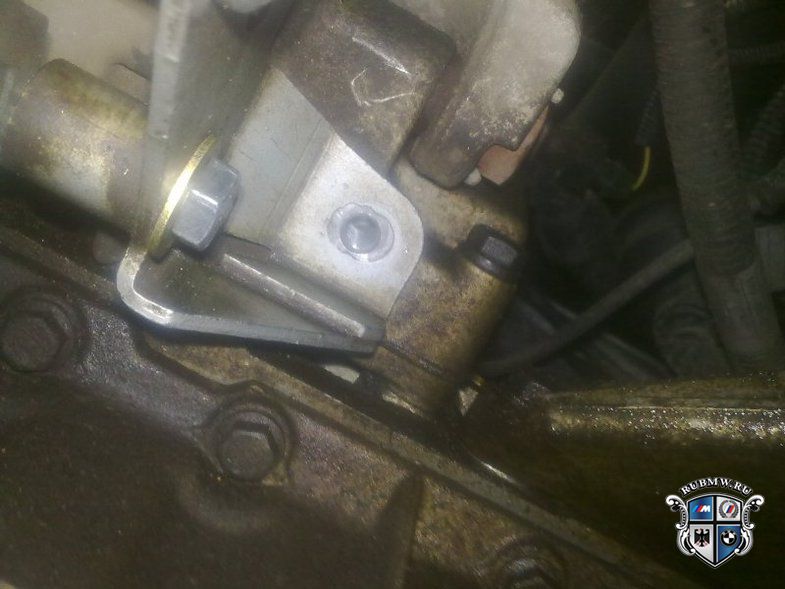

После этого растачиваем отверстие в заднем кронштейне для свободного закручивания болта и устанавливаем ГУР на место.

Установка ГУРа от Chevrolet NIVA на BMW e60
Установка ГУРа от Chevrolet NIVA на BMW e60
Установка ГУРа от Chevrolet NIVA на BMW e60

Добавлено: 09.06.2015 20:02
