Замена приборки Low на High (плюс БК) на BMW E34

Итак имеем в наличии :

Замена приборки Low на High (плюс БК) на BMW E34

1.Приборку High GEN III
2.БК Siemens 055
3.Коса торпедной проводки
4.Подрулевой переключатель с кнопкой вывода информации с бортового компьютера на панель
5.Хорн реле

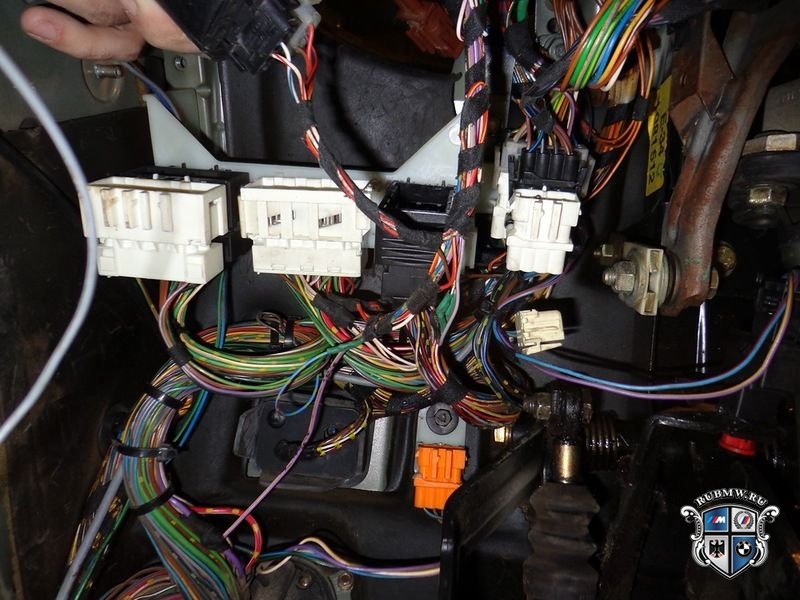

В стандартной проводке Low из косы торпедной проводки на панель идут 2 фишки (желтая и синяя)

Замена приборки Low на High (плюс БК) на BMW E34

В приборке High на панель выходят 4 фишки — белая/серая/коричневая/бежевая. В оригинале белая фишка идет отдельно в паре с проводкой торпеды как и проводка БК. На фото представлен готовый вариант переделанных фишек.

Замена приборки Low на High (плюс БК) на BMW E34

Обозначения для разъёмов :

Замена приборки Low на High (плюс БК) на BMW E34

Нужно раскинуть два родных разъема на 4 фишки High панели согласно расцветки и схемы. Для этого разрезаем и затем скручиваем/паяем/делаем переходник, а лучше всего перетащить пины со старых разъемов на новые разъемы. Для того чтобы вытащить из колодки пин нужно сбоку вытащить замок, после чего нажать прорези в колодке где видны пины.

Замена приборки Low на High (плюс БК) на BMW E34
Замена приборки Low на High (плюс БК) на BMW E34

Перед началом выполнения работ не забыть снять «-» клемму с аккумулятора. Так же повнимательнее с цветами проводов — близнецов следует пометить чтобы не перепутать. Кпримеру контакты 16 и 2 бежевого разъема в приборке High абсолютно одинаковые.

Чтобы посадить бортовой компьютер на место часов, под БК будет нужна другая рамка, либо нужно будет снять рамку и убрать заднюю стенку в которую упирается компьютер при монтаже. Проверяем в БК все три лампочки на работоспособность и ставим бортовой компьютер на место.

Замена приборки Low на High (плюс БК) на BMW E34

Если применяется хорн реле, то можно сделать подключение в штатное место — под задним сидением (если там выведена под него четырехконтактная фишка).

Замена приборки Low на High (плюс БК) на BMW E34

Это реле дает постоянное напряжение +12 V на 17-й пин бортового компьютера через предохранитель на 15 А.

Замена приборки Low на High (плюс БК) на BMW E34

Т.к. фишка для реле расположена под задним сидением, а бортовой компьютер в передней части салона, то необходимо их соединить. От реле ответная часть проводов выходит у ног водителя под торпедой из вертикального черного разъема на 30 пинов (х251) (4 и 5 пиы).

Замена приборки Low на High (плюс БК) на BMW E34

Отыскать их не трудно, оба нужных провода по цветам совпадают.

Замена приборки Low на High (плюс БК) на BMW E34

Есть так же облегченный метод подключения, при котором не требуется хорн реле, а нужно только запитать 17 пин бортового компьютера от постоянного источника 12 V через 15 А предохранитель.

Замена подрулевого переключателя занимает не много времени, старый переключатель со своими фишкой и косой демонтируется (отсоединив дополнительно двухконтактный вспомогательный разъем управления габаритами парковки), а новый на место старого встанет без проблем, лишь в некоторых случаях нужно разобраться с дополнительным разъемом идущим на парковочные габариты.

Замена приборки Low на High (плюс БК) на BMW E34

На замок в новом переключателе идет однопиновый штекер, в котором два провода закоротили, а в старом они идут на замок по отдельности через двухпиновую фишку.

Замена приборки Low на High (плюс БК) на BMW E34

После этого в косе переключателя находим красно-желтый провод и соединяеи его с 25-м пином бортового компьютера.

Получается следующее :

Замена приборки Low на High (плюс БК) на BMW E34

M20b20 с родным датчиком почти сразу же выдает на приборную панель ошибку температуры, из-за чего стрелка находится в красной зоне. Лечится это заменой датчика от 525 I.

В разъеме у родного датчика 1 контакт, а у нового - 2. В самой фишке имеется второй провод (на массу), однако у многих он идет только до круглой фишки косы мотора. И здесь есть два варианта — либо наростить провод от X16_24pin (желто-коричневый провод), либо дать недостающую массу датчику от любого удобного (близкого) места.

Замена приборки Low на High (плюс БК) на BMW E34
Замена приборки Low на High (плюс БК) на BMW E34

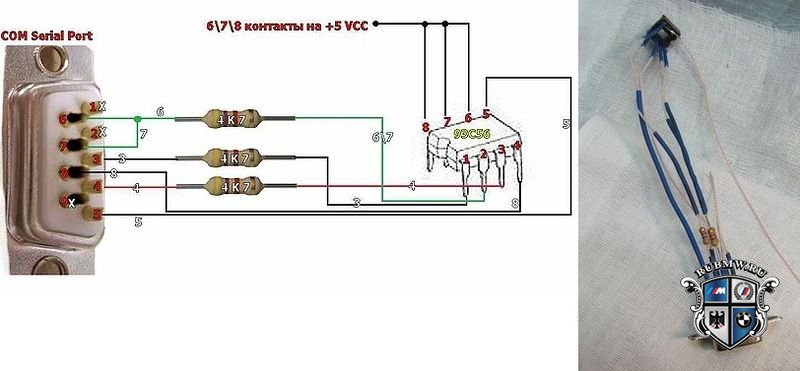

Сам «прошиватор» (легкая версия со схемой)

Замена приборки Low на High (плюс БК) на BMW E34

Распиновка бортового компьютера

Замена приборки Low на High (плюс БК) на BMW E34
