Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Для дооснащения нам понадобится оригинальный комплект проводов и мультифункциональный руль с кнопками.

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Отсоединяем клемму аккумулятора, снимаем пластиковый кожух под рулем и находим штекер зеленого цвета.

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Достаем его

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

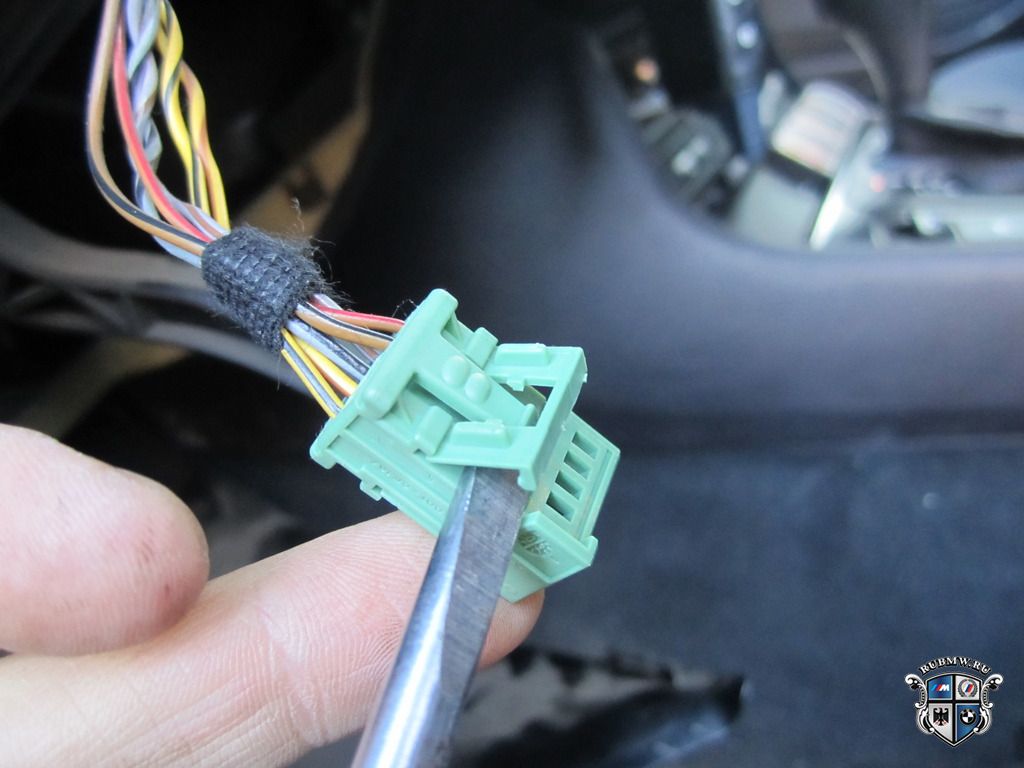

И разбираем

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Вставляем в него три провода из оригинального комплекта

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Ставим штекер на место

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Далее снимаем блок света

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

В верхней его части находим штекер и снимаем его

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Находим две платы, нам нужна голубая, но достаем обе

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Они крепятся на «зубчиках»


Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Вынимаем платы с проводами

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Нам нужна плата голубого цвета

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Находим на ней два провода — белый с красной и желтой полосой и фиолетовый с желтой полосой. Точно такие же как в оригинальном комплекте проводов.

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Подключаем паяльник

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Перекусываем эти два провода и готовим для пайки со штекерами из комплекта

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Соединяем все провода

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

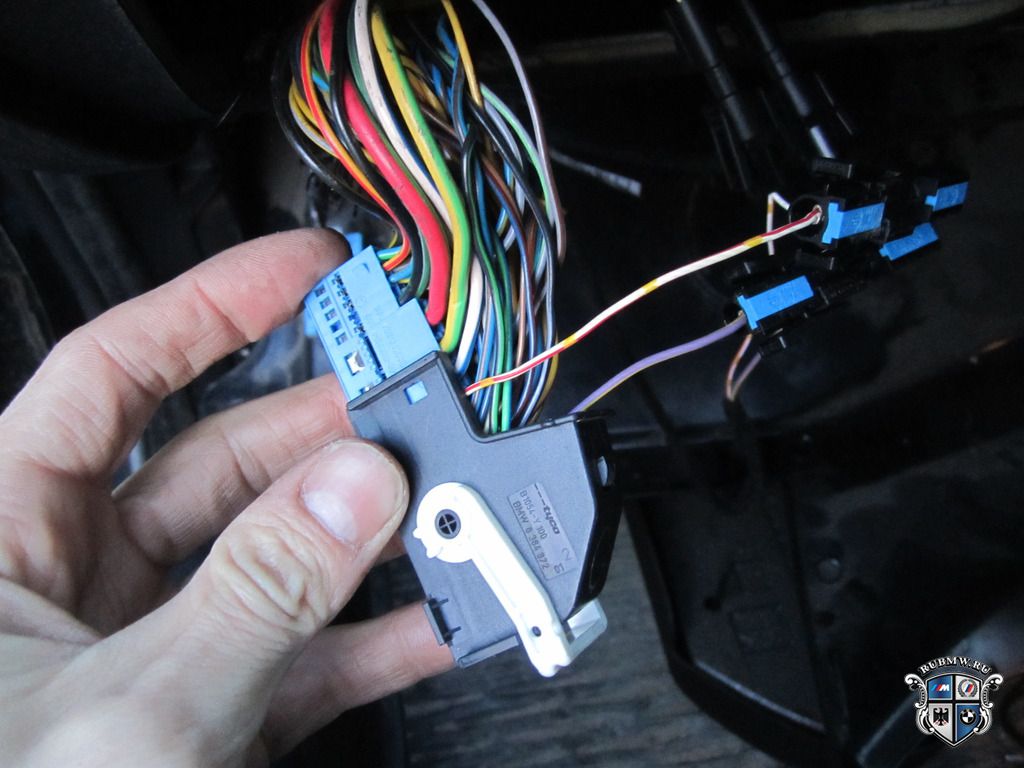

Штекер собираем обратно и устанавливаем в блок света

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем
Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Синий провод тянем под рулевой колонкой к белому корпусу ЭБУ двигателя, расположенному под капотом. Нам нужен 40-пиновый штекер (второй слева) из четырех воткнутых.

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Вот он

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

В нем две платы с проводами по 20 пин в каждой

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Нам нужна черная плата с проводами

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Ищем в ней 27 пин - он должен быть свободный

Дооснащение BMW 318i (е46) мультирулем и круиз-контролем

Устанавливаем все на место в обратной последовательности. Подсоединяем клемму аккумулятора и наслаждаемся рабочим круиз-контролем и светящимися кнопками на руле.
