BMW xDrive: интеллект системы полного привода в действии

Безопасность и удовольствие от вождения достигаются в основном благодаря максимально полному контролю над силами, воздействующими на автомобиль. Эти аспекты тесно связаны и поэтому в равной степени учитываются во время разработки приводной системы и ходовой части машин, выпускаемых компанией BMW. Точное рулевое управление, действенное, четко дозируемое торможение и к тому же восприимчивые и быстро отвечающие системы амортизаторов и упругих элементов, создают все условия для того, чтобы лучше всего обуздать вертикальные, продольные и поперечные динамические силы. В итоге обеспечивается еще большая безопасность и вместе с тем водитель получает массу удовольствия при вождении даже в спортивном стиле или в условиях плохого дорожного покрытия.

Первоначально полный привод под брендом BMW предназначался для того, чтобы совместно с устойчивостью при движении и силой тяги автомобиля оптимизировалась и динамика движения. Спустя четверть века полный привод xDrive компании BMW выполнил поставленную задачу в полном объеме, который не имеет равных себе в мире. Непревзойденная быстрота, вариабельность и точность позволяют "умной" системе полного привода xDrive родом из Баварии в любое время и в любых условиях управлять приводным усилием именно там, где оно может преобразоваться в динамику движения. Баварская технология полного привода максимально использует преимущества распределения усилий по всем четырем колесам и сводит на минимальный уровень его побочные эффекты.

Классические системы полного привода в первую очередь ориентированы на улучшение силы тяги на грунтовом покрытии или в зимний сезон. При этом могут появляться недостатки, которые являются следствием неэффективного распределения усилий и выражаются в недостаточных ходовых характеристиках или ограниченной чувствительности к повороту руля при спортивном стиле движения на повороте, неустойчивом движении по инерции по прямой или в недостатке комфорта при выполнении маневров. Эти недостатки особенно заметны, если брать в сравнение типичный для BMW привод на задние колеса. Разработчики первого полного привода баварской компании превосходно скомбинировали преимущества уже зарекомендовавшего себя заднего привода и передачи усилия на все колеса.

Динамичность на поворотах, безопасность зимой

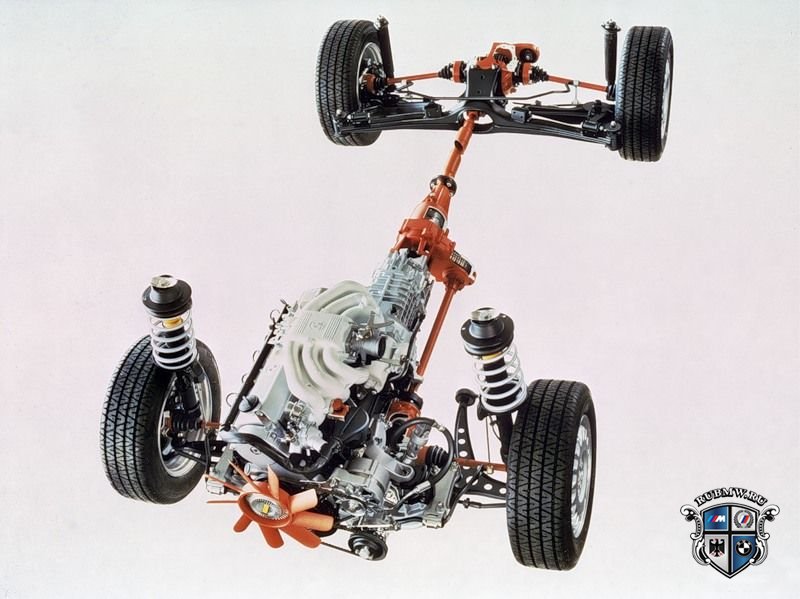

Впервые этот принцип был продемонстрирован автомобилем BMW 325iX на Международном автосалоне (IAA) в 1985. Инженеры ушли от обычного равновесного распределения и создали такую полноприводную систему, которая в режиме простой езды направляла 63% приводного момента на задний и 37% – на передний мост. В результате сохранилось типичное для баварских авто точное прохождение поворотов, в том числе сильный боковой увод без воздействия на передние колеса и свободно поддающаяся контролю в граничной зоне тенденция избыточной поворачиваемости.

В условиях экстремального вождения или в каких-либо динамических ситуациях вязкостные блокировки, которые находятся в главной передаче заднего моста и в раздаточной коробке, регулировали силовой поток. Поэтому, если возникала необходимость, например, в ситуации проворачивания задней пары колес, на передний мост передавался больший приводной момент. Помимо этого, усилие от проворачиваемого колеса могло направляться в обход другого.

Антиблокировочное устройство при любых условиях находилось в полной готовности, даже с учетом автоматического регулирования блокировок. Такая концепция показывала на деле, что полный привод BMW 325iX обращает на себя внимание в том случае, когда он может продемонстрировать свои достоинства: оптимизированную силу тяги во время ускорений при выходе из поворотов, непревзойденную передачу усилий без проскальзывания на сырых дорогах и высокие безопасность ходовых качеств при движении по заснеженной или ледяной поверхности.

Необходимость распределения усилий контролируется электронным управлением

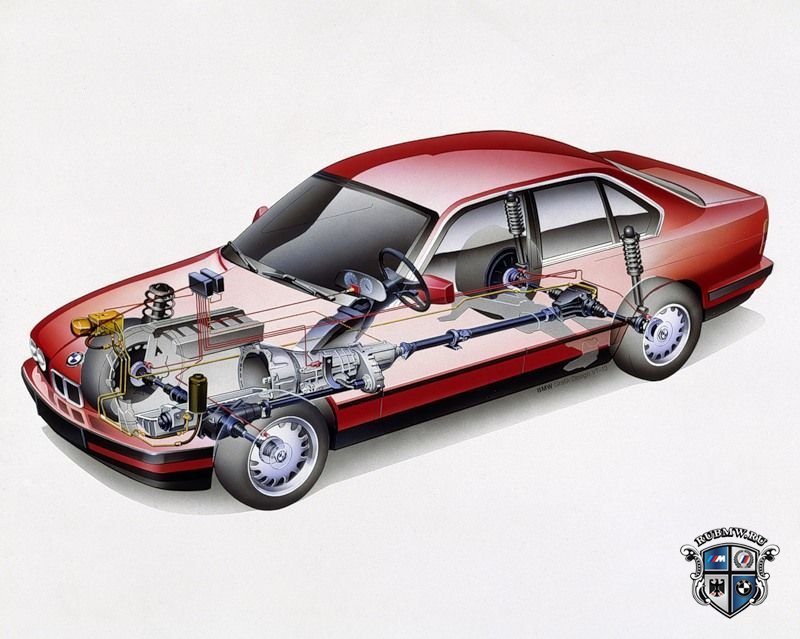

Осуществлению новых возможностей устойчивости при движении, а также оптимизации силы тяги в полноприводных автомобилях способствовала разработка электронных систем регулирования. Электронное управление полноприводной модели BMW 525ix 1991 года выпуска для установления текущего состояния движения принимало во внимание данные о частоте вращения колес, которые поступали от антиблокировочного устройства, а также положение дроссельной заслонки мотора и состояние тормозов.

Многодисковая бесступенчато регулируемая муфта, которая находилась в раздаточной коробке, при обычной езде обеспечивала возможность согласования имеющегося распределения усилий в пропорции 36% на передние и 64% на задние колеса. Чтобы избежать проворачивания какого-либо колеса многодисковая муфта, регулируемая гидравлически, управляла силовым потоком в главной передаче заднего моста. Как и в модели 325iX, соединение с передними колесами осуществлялось посредством механизма отбора мощности с помощью зубчатой цепи и вала, ведущего к дифференциалу.

С помощью карданного вала присоединялся дифференциал заднего моста. Электромагнитным способом можно было активировать функцию блокировки раздаточной коробки. Многодисковая муфта главной передачи заднего моста имела электрогидравлическую функцию блокировки. Обе системы обеспечивали блокировочный момент от 0 до 100%. Всего лишь за доли секунды осуществлялось согласование. Благодаря чему даже в сложных условиях автоматическим способом обеспечивалась максимальная устойчивость автомобиля при движении. При разгоне по ровному или неоднородному грунтовому покрытию всегда имелась достаточная сила тяги, благодаря четко регулируемым блокировкам. Комфорт при маневрировании обеспечивался выравниванием частот вращения.

В 1999 году компания внедрила систему полного привода в BMW X5, которая также способствовала совершенствованию распределения усилий посредством электронного управления. Первый в мире автомобиль Sports Activity Vehicle при обычной езде получал распределение приводного момента в соотношении 38% : 62% на передние и задние колеса соответственно. Регулировка силового потока между задним и передним мостами осуществлялась открытым межосевым дифференциалом в планетарном исполнении. Для устойчивости при движении и оптимизации силы тяги блокирующее действие обеспечивалось тормозным управляющим воздействием, отдельным для каждого колеса. К тому же BMW X5 был оборудован автоматическим тормозным механизмом (ADB-X), расположенным у дифференциала. Сочетая систему динамического контроля курсовой устойчивости (DSC) и систему ограничения скорости спуска (HDC), автомобиль BMW X5 был вполне пригоден и для спортивного стиля вождения, и для движения вдалеке от трасс с твердым покрытием.

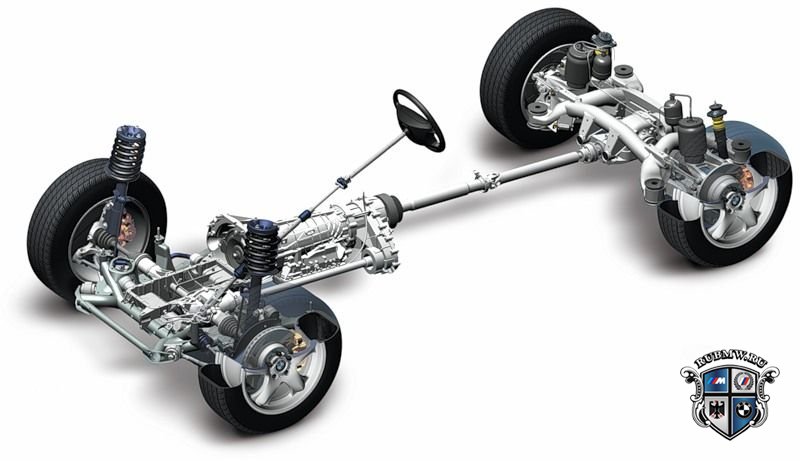

Скорость, точность, опережение интеллектуального полного привода xDrive Следующее поколение полноприводной системы впервые появилось в представленных в 2003 году BMW X3 и BMW X5. Система сочетала вариативное распределение моментов между задним и передним мостом посредством электронно управляемой многодисковой муфты с функцией продольной блокировки, которая обеспечивалась посредством тормозных управляющих воздействий DSC – системы динамического контроля курсовой устойчивости. Благодаря этому у системы xDrive обозначились новые рубежи точности и быстродействия для обусловленного ситуацией распределения усилий. К тому же связь между DSC и xDrive впервые сделала возможным опережающий анализ ситуации во время движения. Появилась возможность заранее распознавать опасность возможного проскальзывания ведущих колес и с помощью распределения усилий препятствовать проворачиванию колес.

Постоянно совершенствуясь, интеллектуальный полный привод xDrive и сейчас обеспечивает оптимизацию силы тяги и устойчивости при движении по плохому дорожному полотну, а также оптимизацию динамики движения при выполнении поворотов. К слову xDrive устанавливает не только на модели BMW X, но и предлагается в качестве дополнительной опции для автомобилей третьей, пятой и седьмой серий. Основная характеристика системы всегда следует проверенному принципу, согласно которому гармонично согласуются качество типичного для BMW заднего привода и преимущества распределения момента на все колеса. Поэтому в обычном режиме в каждом полноприводном авто BMW 60% приводного момента выделается заднему мосту, а 40% – переднему. В случае необходимости, распределение момента в кротчайшие сроки согласуется с новыми условиями. С этой целью электрический серводвигатель регулирует многодисковую муфту межосевой раздаточной коробки.

При повышении давления на фрикционные диски дополнительное усилие подается на передний мост карданным валом с цепным приводом или с помощью зубчатой передачи в полноприводных моделях третьей, пятой и седьмой серий. В положении, когда муфта полностью открыта, машина напротив приводится в движение только с помощью задних колес. За счет электронного регулирования изменение распределения приводящих моментов происходит за рекордное время. Муфта бывает полностью открыта или закрыта в течение каких-то 100 миллисекунд. Функцию поперечной блокировки дополнительно обеспечивает связь между xDrive и DSC. Если случается так, что одно колесо начинает прокручиваться, электронное управление DSC тормозит его. Таким образом, дифференциал главной передачи направляет больший момент на противоположное колесо. Вместе с быстрым согласованием распределения усилий отличает интеллектуальный баварский полный привод от других также точность при анализе обстановки во время движения.

Блок управления полноприводной системы xDrive оперирует большим количеством данных, которые предоставляют информацию о режиме движения, что помогает определить идеальное распределение моментов по отношению к силе тяги, динамике и устойчивости при движении. За счет связи с DSC в системе интегрального управления ходовой частью могут дополнительно учитываться всевозможные данные, поступающие от системы управления мотором, об угле поворота и частоте вращения колес, о положении педали акселератора и поперечное ускорение машины. Такое обилие информации позволяет системе xDrive точно распределять усилия между мостами так, чтобы при этом полностью была задействована мощность двигателя и сохранились все киловатты силы. Помимо этого, связь с системой содействует опережающему воздействию, которое и придает ему статус интеллектуального полного привода.

Баварская система xDrive уже перед тем, как может провернуться одно колесо, заранее обнаруживает любую возможность недостаточного сцепления с покрытием. Быстро оценивая многочисленные величины динамики движения, полноприводная система xDrive, например, может распознать, имеется ли опасность недостаточной или излишней поворачиваемости при прохождении поворота. Когда возникает опасность смещения передних колес от центральной линии поворота, большая доля приводного усилия отдается задним колесам. В дальнейшем автомобиль проходит поворот более точно, поскольку система уже оптимизировала устойчивость до того, как водитель решил, что это необходимо. Аналогичным образом система поступает в обратной ситуации. Получается, что действовать система начинает до того, как появляется проскальзывание. Такое распределение момента способствует, кроме прочего, и комфорту передвижения.

Система xDrive с помощью стабилизирующего действия разрешает вмешиваться системе DSC только в самых экстремальных ситуациях. Система управления DSC понижает мощность двигателя и тормози отдельные колеса, реагируя только в тех случаях, когда для удержания авто на требуемом курсе недостаточно самого оптимального распределения момента.

Система интегрального управления ходовой частью

Согласованное взаимодействие разнообразных систем привода и ходовой части обеспечивается интеллектуальной связью в системе интегрального управления ходовой частью, или ICM. Благодаря эффективному электронному управлению в доли секунды между собой согласуются функции ходовой части и привода таким образом, что в любой ситуации во время движения обеспечивается динамика движения и максимальная устойчивость. ICM - это система управления верхнего уровня, которая обеспечивает слаженную работу отдельных систем, чтобы те не мешали друг другу, а, наоборот, как можно более гармонично обеспечивали наилучшие ходовые качества.

К тому же системой учитываются воздействия различных вмешательств. К примеру, если системе xDrive необходимо перенести часть приводного усилия на передний мост с заднего, то это обязательно скажется на поворачиваемости машины. В таком случае ICM анализирует, какие конкретные системы регулирования какими конкретными действиями, к тому же в каком объеме обязаны на это отреагировать, и в каком порядке должны быть выполнены системные указания. Получается, что сначала в борьбу с недостаточной или излишней поворачиваемостью на поворотах вначале вступает xDrive, а уже потом DSC.

Благодаря целенаправленной координации также оптимизируется и слаженное взаимодействие других систем автомобиля в ходовой части. К примеру, система DSC посредством ICM связывается также с активным управлением рулевым колесом. В случае торможения с разными коэффициентами трения начинает активно вмешиваться рулевое управления, чтобы стабилизировать автомобиль. К тому же активное рулевое управление анализирует данные об устойчивости при движении, которые поступают от DSC, и возмещает реакцию автомобиля, которая вызывается разницей давления в системе тормозного привода со стороны больших и малых коэффициентов трения.

Повышенная маневренность и оптимальная динамика на поворотах

Для моделей, которые оснащены сегодня системой привода на все четыре колеса xDrive, возможна опция настройки оптимизации динамики. В первую очередь, она напоминает о себе при прохождении поворотов. При таком движении приводное усилие еще в стабильном режиме движения большей частью послано на задний мост для повышения маневренности автомобиля и препятствованию недостаточной поворачиваемости. Для установления оптимальной тяги при выходе из поворота немедленно восстанавливается изначальная установка в 40% на передний и 60% на задний мост.

Улучшает динамику движения и система ее регулирования с электронным управлением, которая обеспечивает дозированное воздействие тормозных механизмов, в том числе выравнивает крутящий момент электронным регулированием системы xDrive, благодаря которой на ровной грунтовой поверхности и при высоко динамичном движении на поворотах реализуется эффективное противодействие возможной недостаточной поворачиваемости, и тем самым достигается большая маневренность. Стоит только передним колесам слишком сильно выступить наружу, заднее, ближайшее к центру поворота, колесо целенаправленно будет тормозиться электроникой систем xDrive и DSC. А возможная вызванная таким маневром потеря тяги параллельно будет компенсирована увеличением мощности привода.

Dynamic Performance Control - гарантия максимальной точности при распределении усилий

Благодаря системе полного привода xDrive еще больше возрастают возможности оптимизировать тягу и устойчивость динамики за счет сочетания с системой Dynamic Performance Control, которая отвечает за регулирование динамики движения. Данная система серийно поставляется на автомобили BMW X6, а также BMW X5 M и BMW X6 M, поскольку между правым и левым задними колесами выполняется дифференцированное распределение усилий. За счет вариативного распределения приводного момента между задними колесами в границах всего диапазона скоростей оптимизируется чувствительность к любому повороту руля и боковая устойчивость.

В случае, когда намечается излишняя поворачиваемость, баварская интеллектуальная обеспечивающая полный привод система xDrive сокращает распределение усилий на задних колесах, направленных наружу. Система Dynamic Performance Control в свою очередь дополнительно отбирает приводное усилие от заднего колеса, дальнего от центра поворота, которое получило большую нагрузку в следствие действия центробежной силы, и перераспределяет его на заднее колесо, ближайшее к центру поворота.

С точностью наоборот предотвращается возможность недостаточной поворачиваемости: система полного привода xDrive уменьшает передачу момента на передние колеса, направленные наружу, а система Dynamic Performance Control в целях оптимальной стабилизации в это же время обеспечивает смещение приводного усилия к заднему колесу, дальнему от центра поворота. Система Dynamic Performance Control показывает свое стабилизирующее действие и в том случае, когда водитель отпускает педаль газа во время выполнения поворота.

Дополнительные совмещенные устройства, которые располагаются в главной передаче заднего моста, состоят из планетарной передачи, включающей три сателлита, электроприводного многодискового тормоза и шариковой рампы. Оба эти устройства обеспечивают наличие варьируемого распределения усилий, даже если внезапно изменяется нагрузка, а также в случае принудительного холостого хода. Разность приводных усилий между двумя задними колесами, которая вызывается системой Dynamic Performance Control, может достигать до 1800 Нм. Водитель ощущает это вмешательство системы в повышенной маневренности, увеличении силы тяги и установлении устойчивости при движении. Помимо этого, эффективность системы Dynamic Performance Control обеспечивает гораздо меньшее количество вмешательств другой системы - а именно системы DSC.
